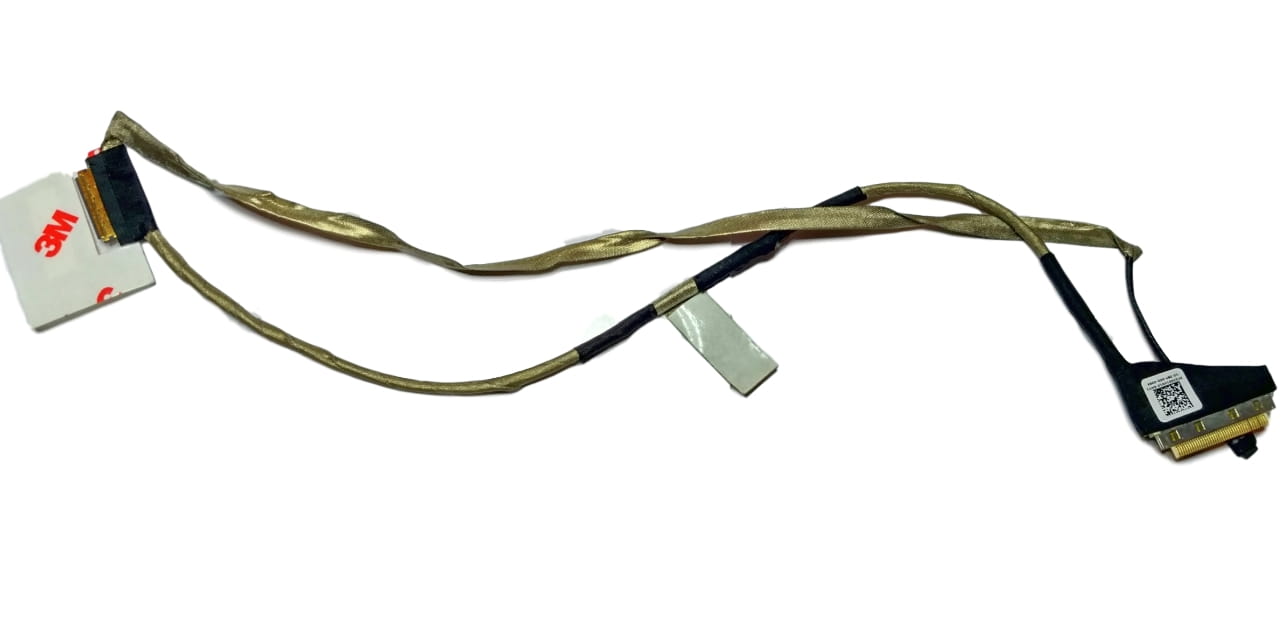

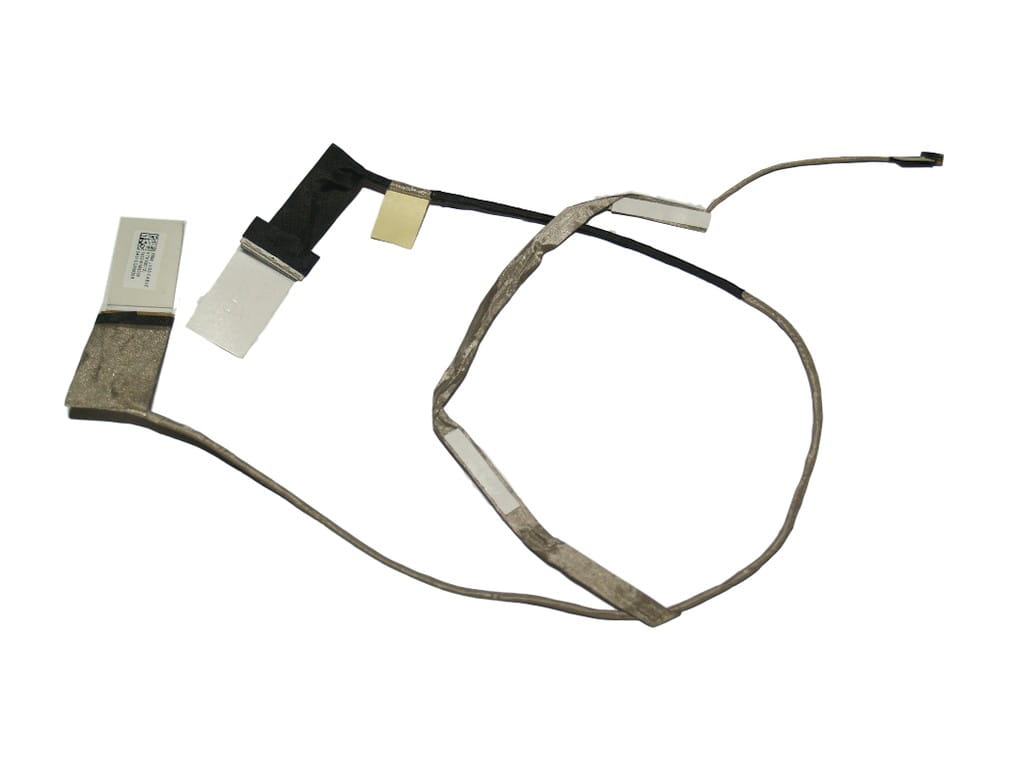

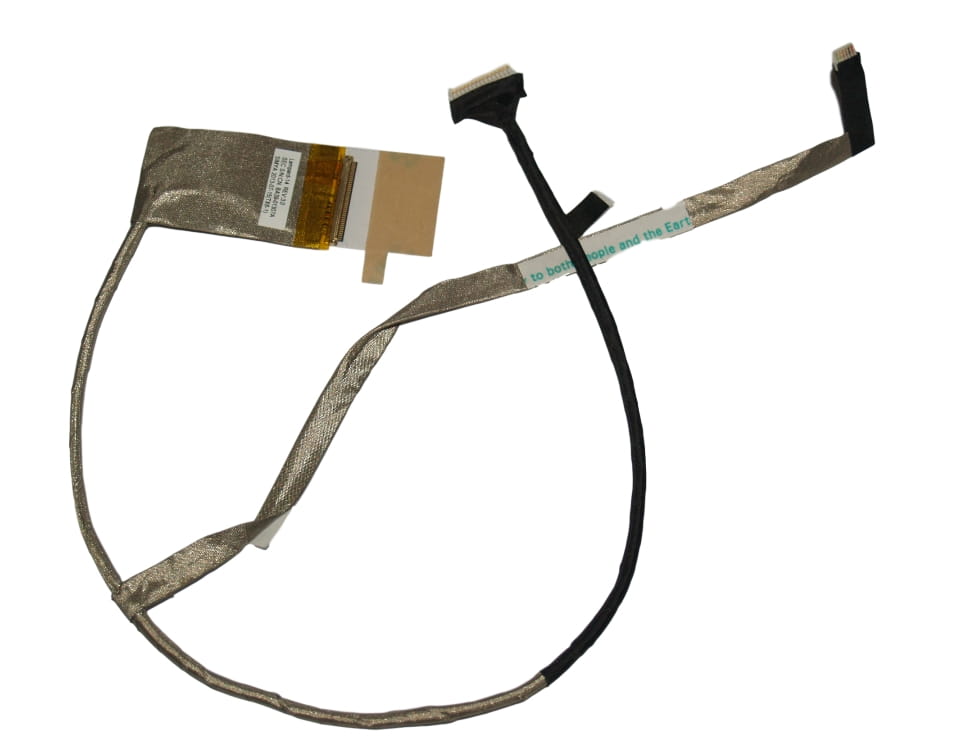

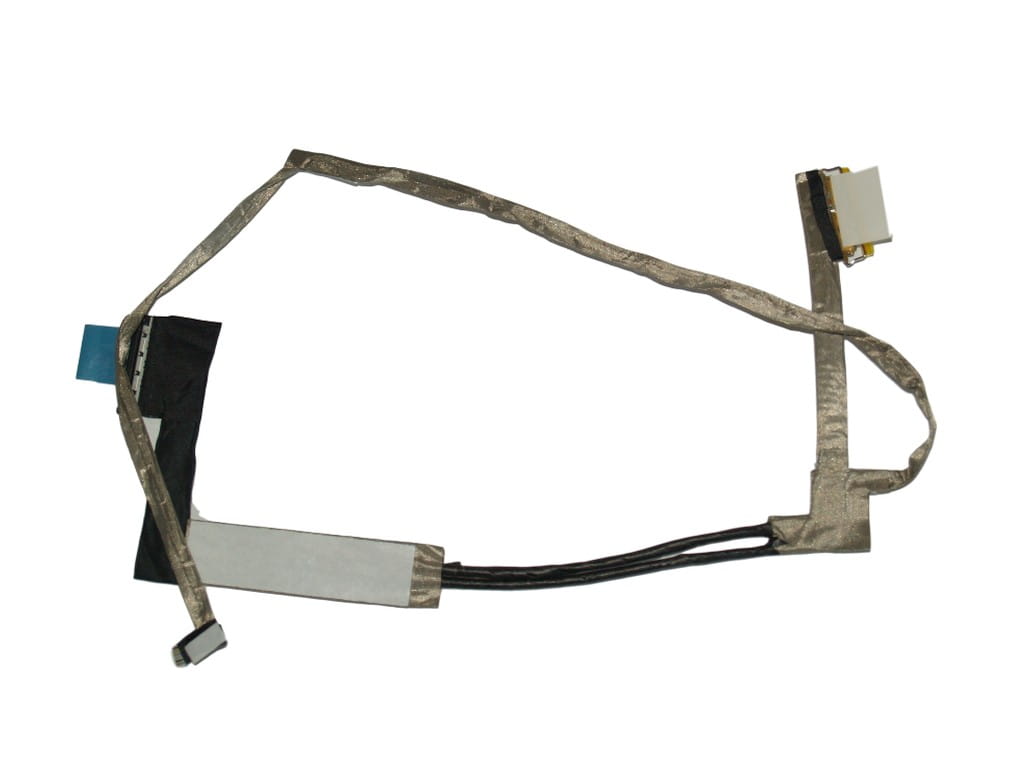

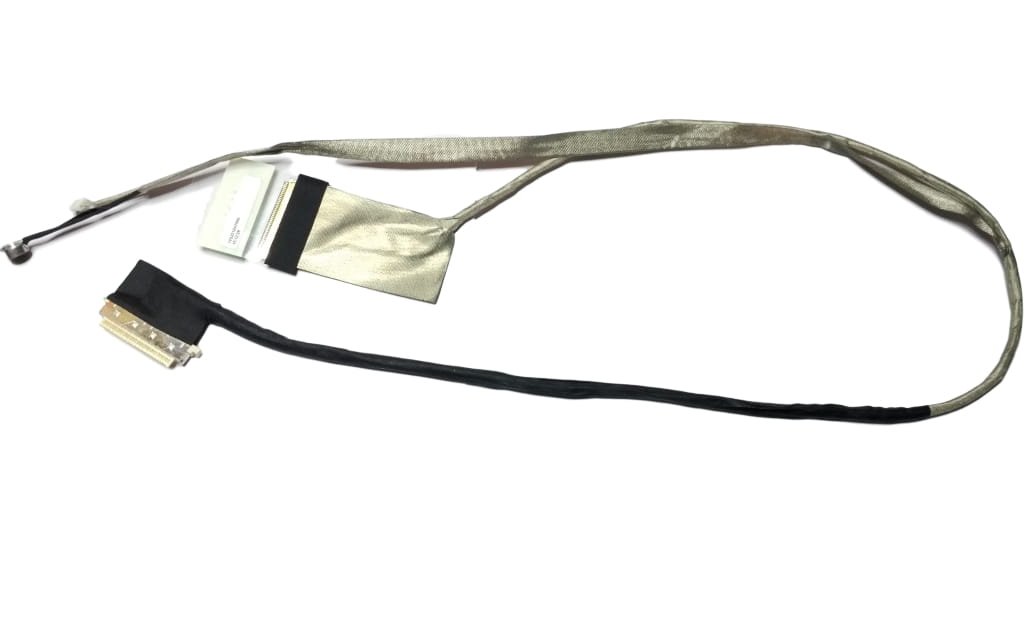

Taśmy matrycy LCD do laptopów – jak dobrać odpowiedni przewód sygnałowy do ekranu?

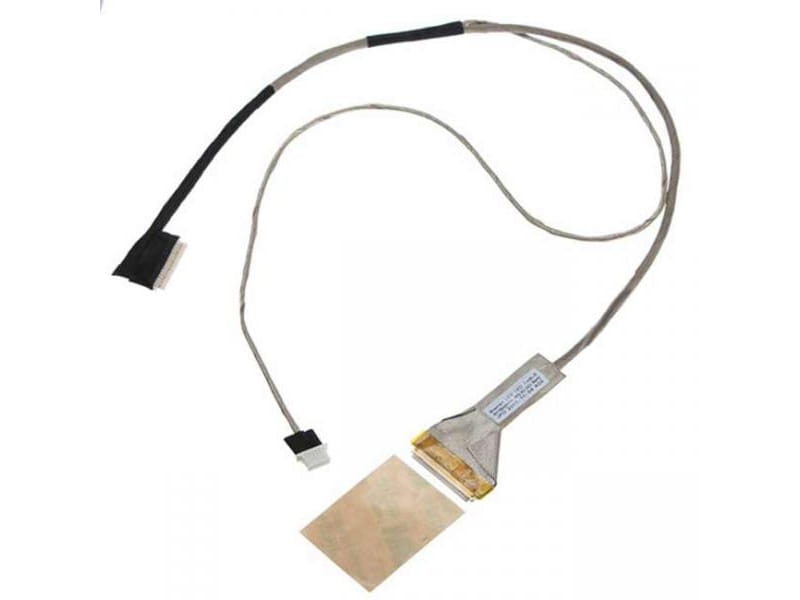

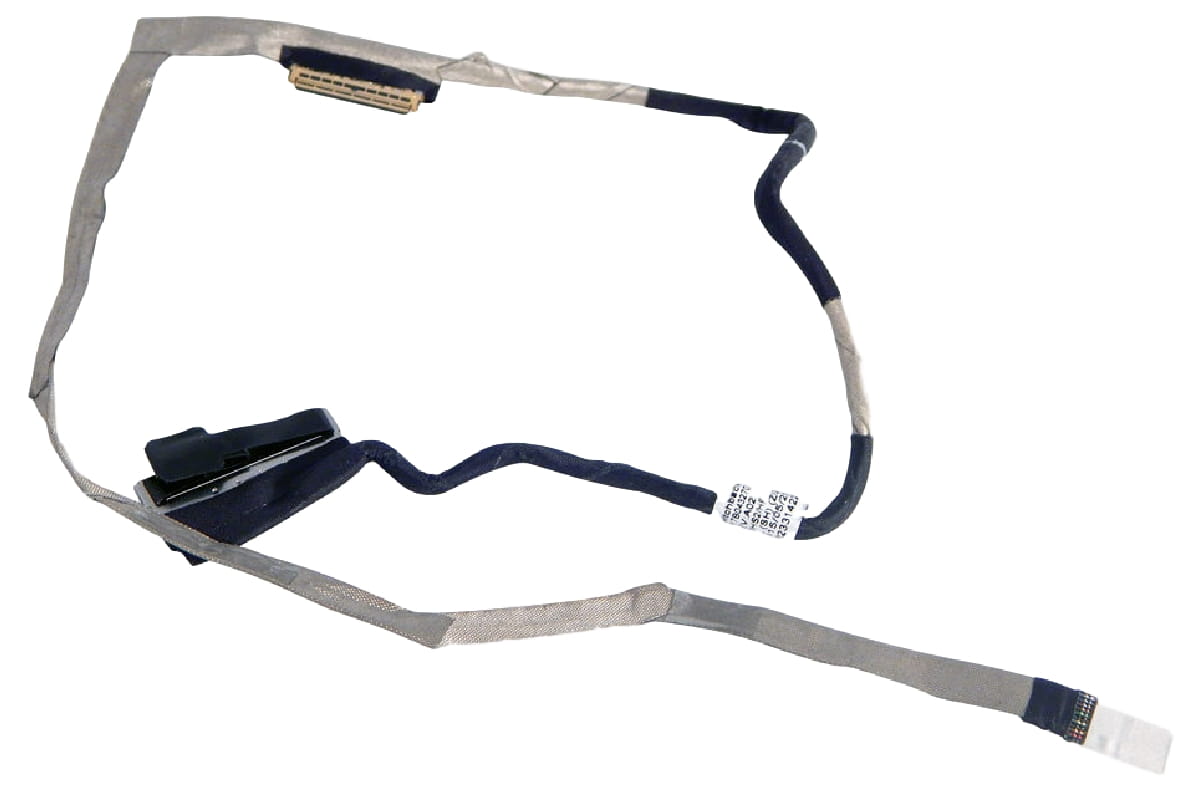

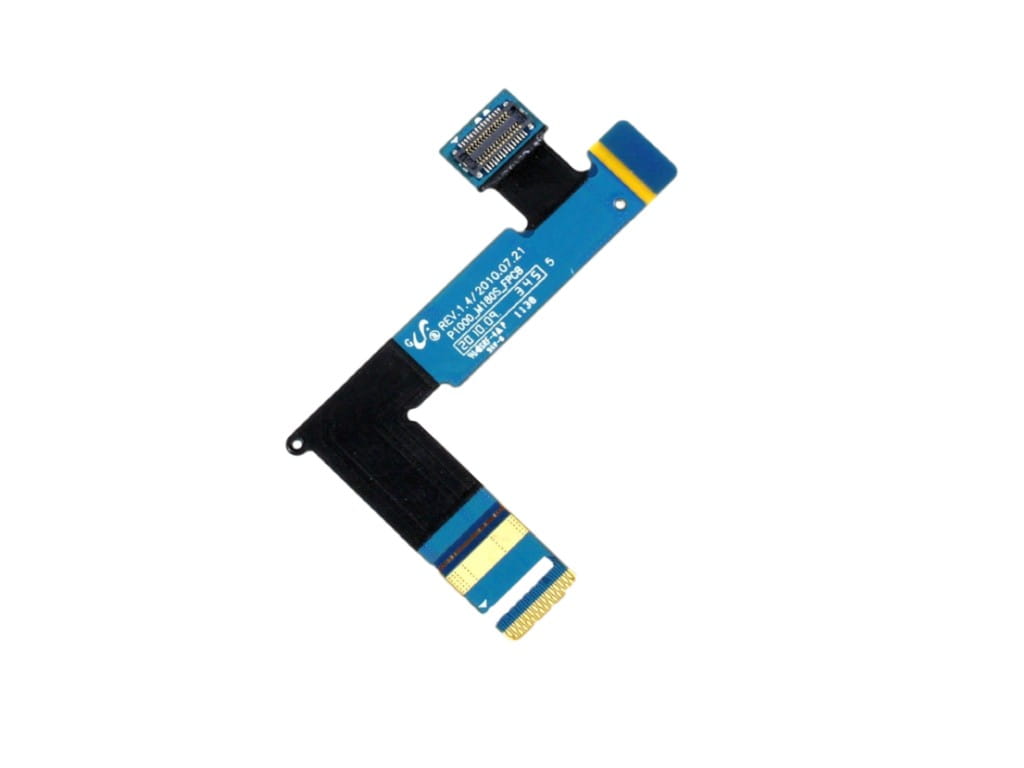

Taśma matrycy (LCD Video Cable) to elastyczna wiązka przewodów łącząca płytę główną z ekranem laptopa. Ponieważ przebiega ona bezpośrednio przez zawias obudowy, jest elementem nieustannie narażonym na zginanie, naprężenia i tarcie przy każdym otwieraniu i zamykaniu klapy. Z czasem prowadzi to do zmęczenia materiału, przetarcia oplotu ochronnego, a w konsekwencji do przerwania mikroskopijnych żył miedzianych lub zwarcia linii zasilania podświetlenia (LED Backlight), co może skutkować uszkodzeniem układu graficznego lub sekcji zasilania na płycie głównej.

Kluczowe parametry techniczne – jak prawidłowo dobrać taśmę LCD?

Sam model laptopa to często za mało, ponieważ producenci montowali w tych samych obudowach różne rodzaje matryc. Przed wyborem taśmy sprawdź:

• Standard sygnału i liczba pinów złącza matrycy:
  • Standard eDP 30-pin: Najpopularniejszy standard w nowoczesnych laptopach z matrycami HD (1366x768) oraz Full HD (1920x1080) o standardowym odświeżaniu 60Hz (2 linie sygnałowe eDP).
  • Standard eDP 40-pin: Stosowany w matrycach o wysokim odświeżaniu (120Hz, 144Hz, 165Hz, 240Hz, 300Hz), ekranach o rozdzielczości QHD / 4K UHD (4 linie eDP) oraz panelach dotykowych (Touch Screen). Uwaga: taśma 30-pin i 40-pin nie są ze sobą zamienne!
  • Standard LVDS (starsze generacje): Przewody wielożyłowe spotykane w starszych laptopach (złącza 30-pin lub 40-pin LVDS, często z osobnym zasilaniem inwertera w przypadku świetlówek CCFL).
• Oznaczenie part number (P/N):

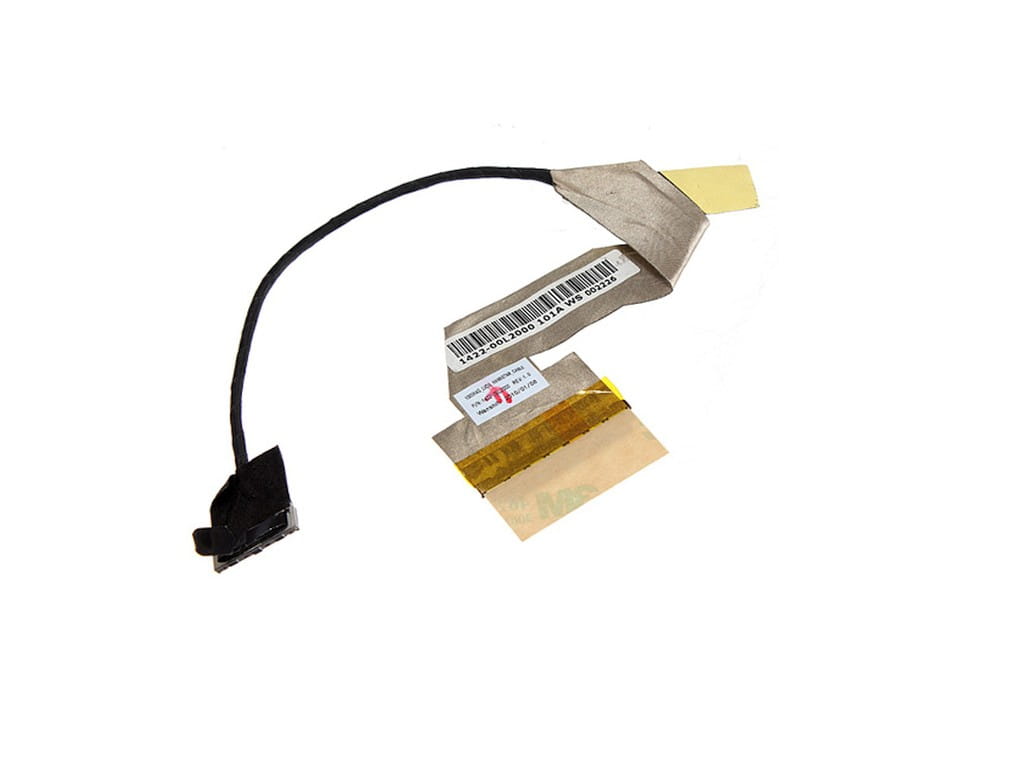

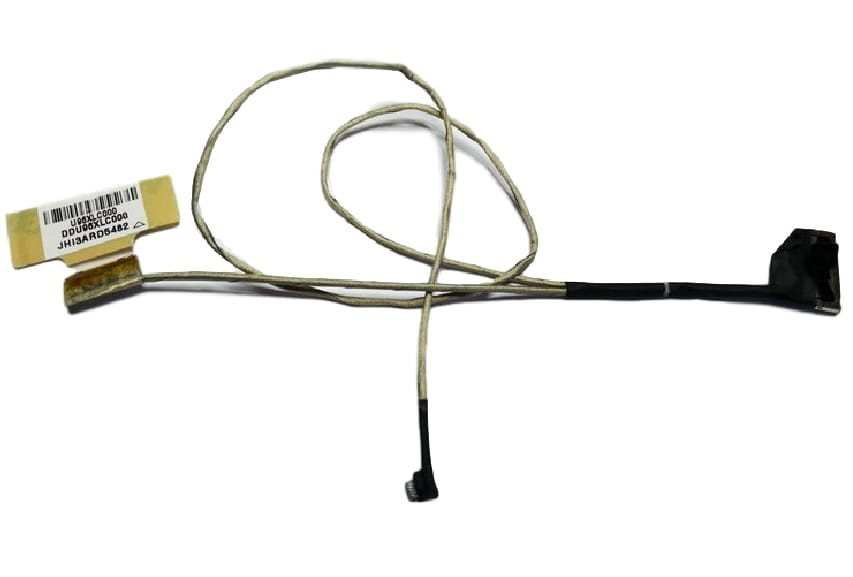

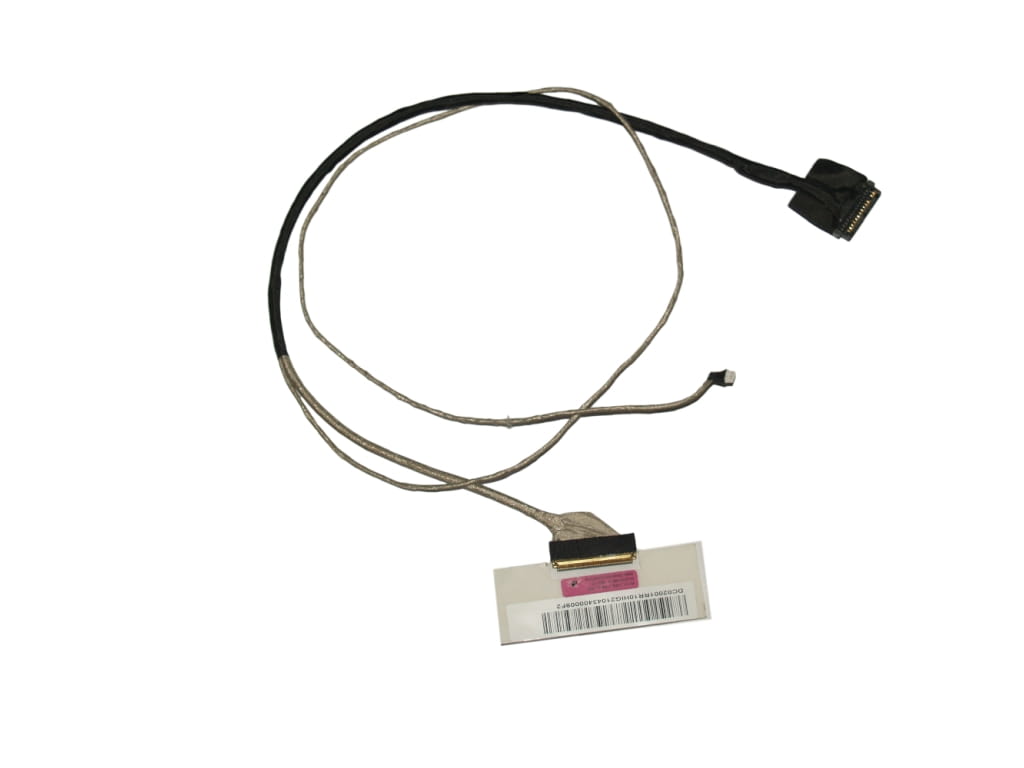

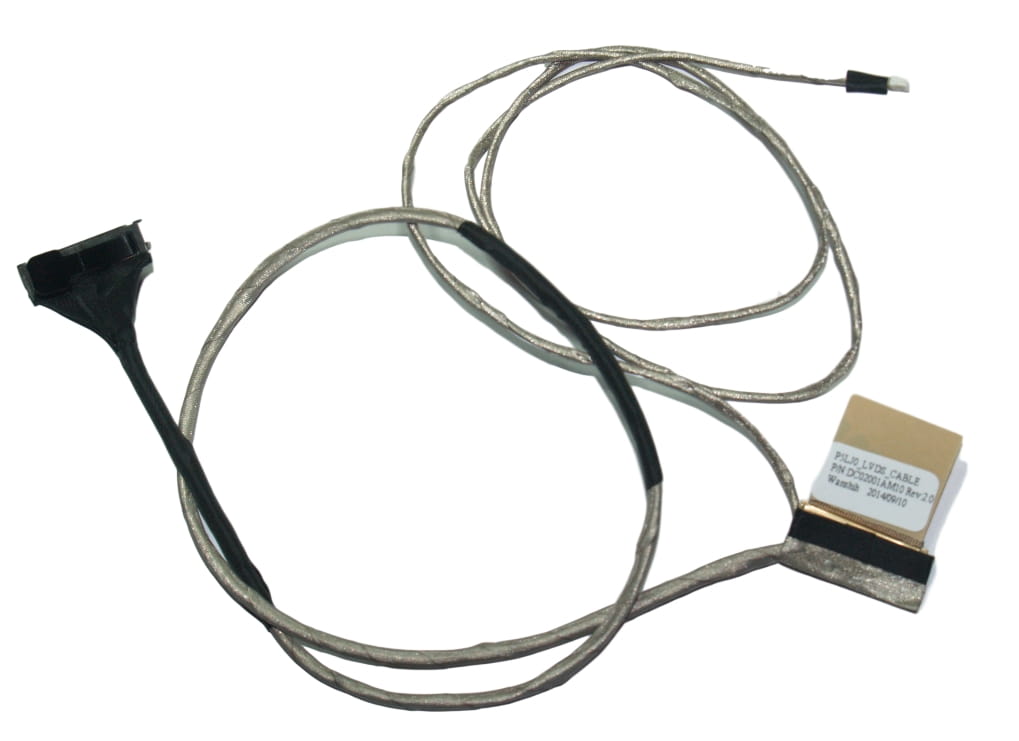

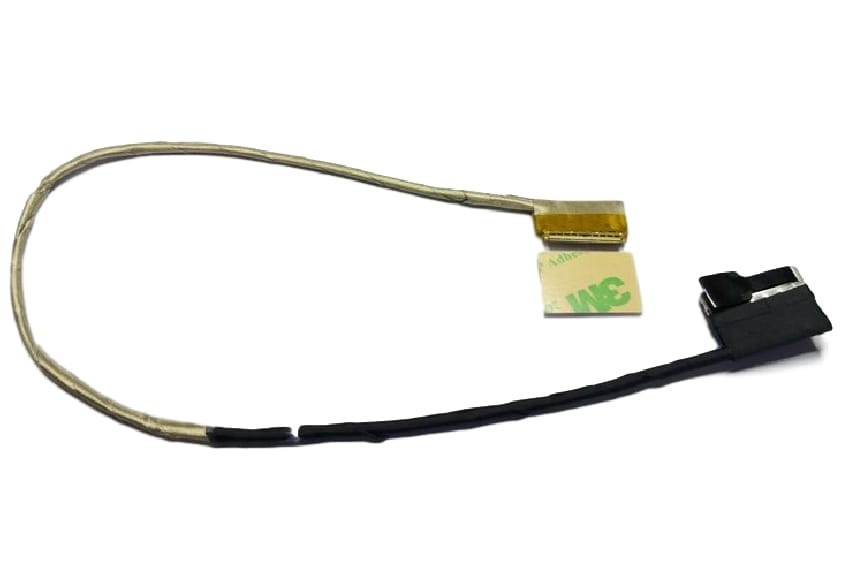

  Najpewniejszym sposobem doboru jest odczytanie symbolu z papierowej etykiety naklejonej na oryginalnej taśmie (np. oznaczenia typu DC0200..., DD0..., HL-..., 1422-...). Gwarantuje to identyczną długość przewodu, właściwe rozgałęzienia oraz odpowiednie kąty ułożenia w zawiasie.

• Zintegrowane linie dodatkowe (Kamera / Mikrofon / Czujnik Halla):

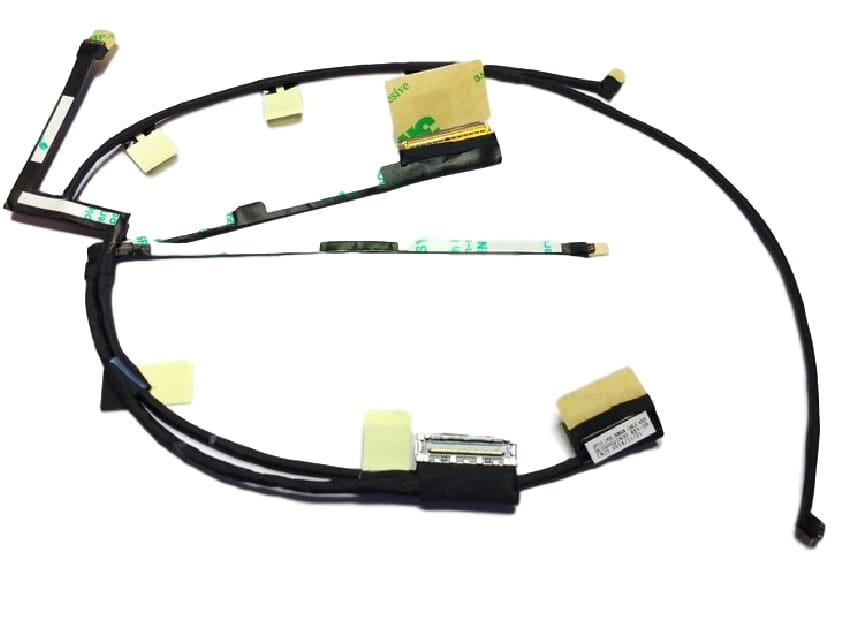

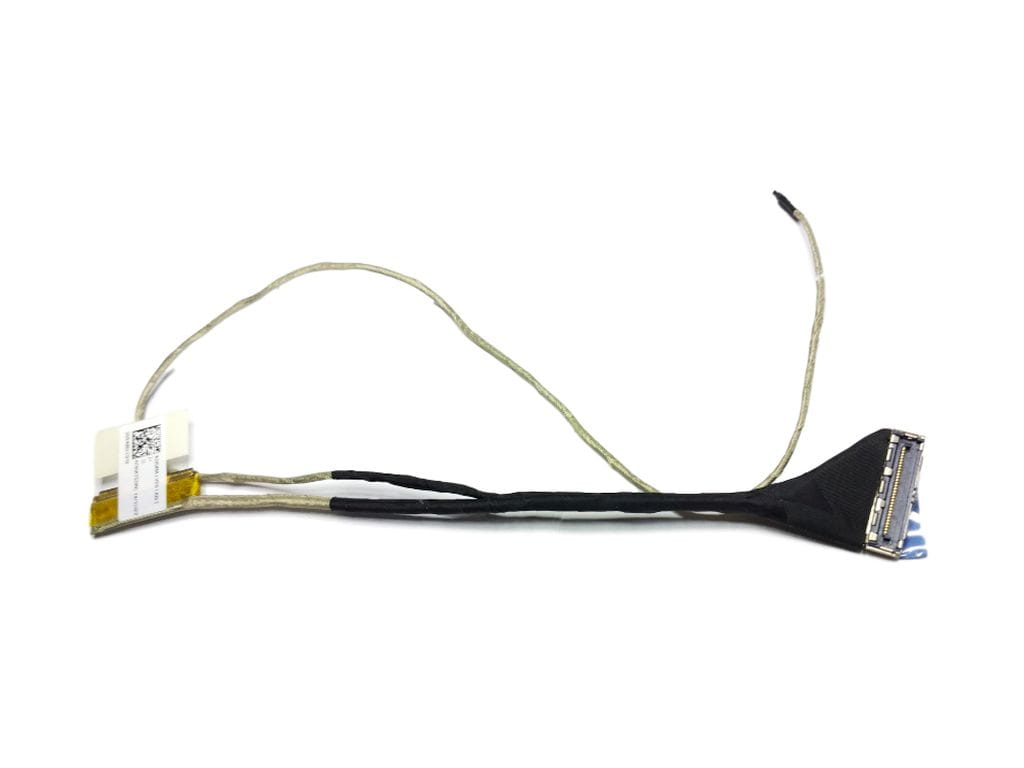

  Większość taśm LCD tworzy kompletną wiązkę, w skład której wchodzi nie tylko wtyk matrycy, ale również odgałęzienie do wbudowanej kamery internetowej (webcam), mikrofonów cyfrowych oraz magnesu/czujnika zamknięcia klapy (Lid Sensor).

Najczęstsze objawy uszkodzenia taśmy matrycy:

• Obraz na ekranie migocze, znika, śnieży lub zmienia barwy (np. wpada w róż, zieleń lub fiolet) podczas poruszania klapą laptopa.
• Pojawianie się poziomych lub pionowych pasków na matrycy pod określonym kątem otwarcia pokrywy.
• Całkowity brak obrazu na matrycy laptopa przy jednoczesnym poprawnym wyświetlaniu na zewnętrznym monitorze przez HDMI.
• Brak podświetlenia ekranu – treść jest ledwo widoczna dopiero po podświetleniu ekranu latarką.
• Przerywanie działania kamery internetowej lub mikrofonu przy regulacji nachylenia ekranu.

Kompatybilność z laptopami wiodących marek

W naszym katalogu oferujemy taśmy LCD do laptopów biurowych, multimedialnych oraz gamingowych:

• Lenovo: Legion (Y520, Y530, Y540, 5, 5 Pro), ThinkPad (T, X, L, E-series), IdeaPad (seria 3, 5, 300, 320, 330, 500, Gaming 3).
• Asus: ROG (Strix, Zephyrus), TUF Gaming (FX504, FX505, FA506, FA507), ZenBook, VivoBook.
• Dell: Inspiron (seria 3000, 5000, 7000), Latitude, Vostro, Alienware, seria G (G3, G5, G7, G15).
• HP: Pavilion, Omen, Victus, EliteBook, ProBook, seria 250 / 255.
• Acer: Nitro 5, Predator Helios, Aspire, Swift.
• MSI: seria GL, GP, GE, GF, Katana, Bravo, Raider.

Przed zakupem porównaj oznaczenie P/N ze starej taśmy, liczbę pinów złącza matrycy oraz kształt i układ wyprowadzeń z fotografiami w karcie produktu.
