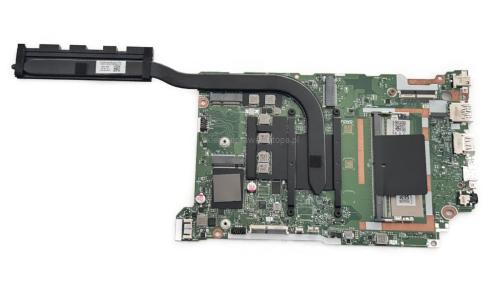

Kolejność pomiarów:

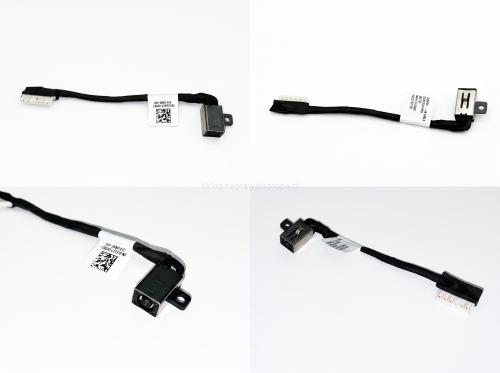

- Wejście DC.
- Zmierz napięcie na CON6001 (pin 5, sieć +A/D_DOCK_IN_CON), potem na L6001/L6002. Na dławikach jest D6003 (TVS 24 V). Jeśli jest zwarty, zasilacz siada już na wejściu.
- Dalej mierz za PQ8900/PQ8901 (te dwa MOSFET-y odcinają wejście, bramka to sieć ACG) i za rezystorem pomiarowym PR8900 (10 mΩ).
- Brak napięcia za PQ8900/01 oznacza, że ładowarka ich nie włącza. Sprawdź wtedy PQ8906 (MMBT3904), który ściąga ACG do masy przy przepięciu z detektora PU8901 (AC_OVP_OUT), oraz samą ładowarkę PU8900 (ACDRV pin 4, CHG_VCC pin 28).

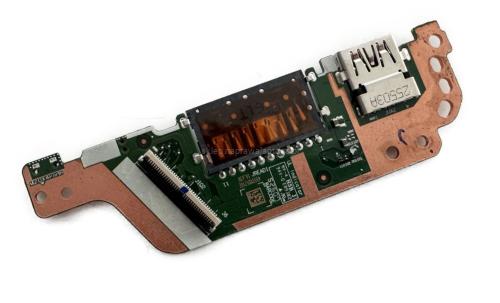

- Gniazdo DC jest w tym projekcie jedyną ścieżką zasilania. USB‑C (CON4001) ma tylko prosty kontroler CC (U4002), więc nie zakładaj ładowania przez PD.
- Szyna główna +AC_BAT_SYS.

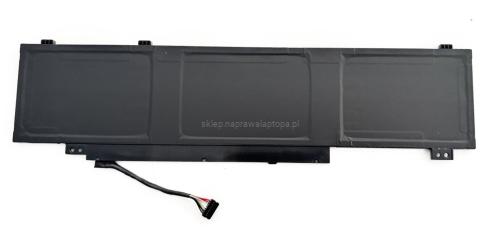

- Powinno być ok. napięcie z zasilacza. Przy jej braku sprawdź PU8900 i tranzystory PQ8902 (BATFET) i PQ8903/PQ8904 oraz baterię (CON6002, PR8909).
- Zimny start robisz z wypiętą baterią.
- Zasilanie stałe i EC. To najważniejszy krok przy “braku reakcji”.
- PU8700 (RT8249C, pin 12 to wejście) daje stałe +3VAO (pin 3) i +5VAO (pin 13). Powinny pojawić się od razu po podaniu AC.
- Stąd idzie +3VA, a przez ferryt B3001 na +3VA_EC, czyli do EC. Mierz +3VA_EC, +VCC_EC (U3001 J5) i +VCORE_EC (K5) na kondensatorach C3001–C3011.
- EC uruchamia się z pamięci, więc sprawdź też flash U2801 (W25R256) i jej zasilanie +VFSPI_EC. Uszkodzony lub zepsuty firmware EC objawia się dokładnie jak martwa płyta: zero LED, zero wentylatora. Zwróć uwagę na EC_RST# (U3001 L1) i na to, czy EC w ogóle ruszył.

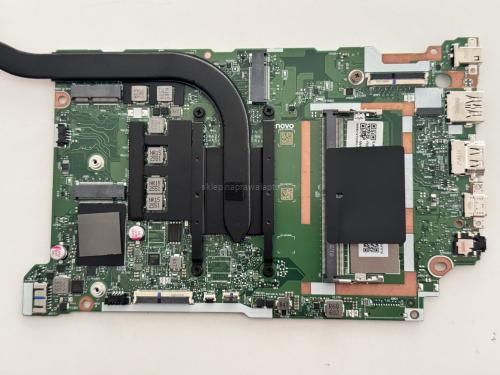

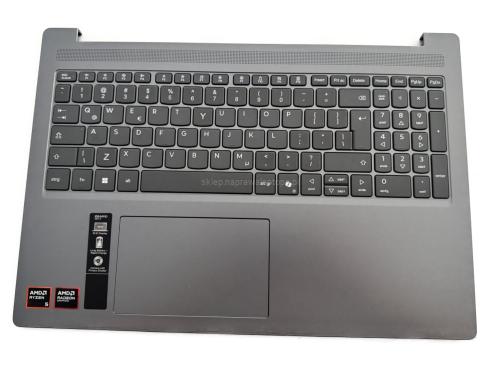

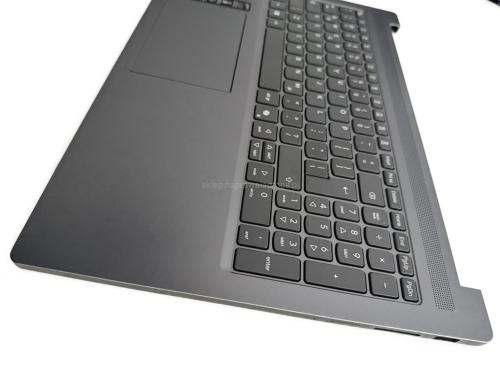

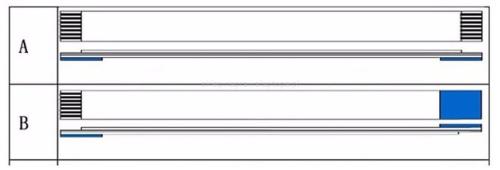

- Przycisk zasilania przychodzi przez klawiaturę/FPC (CON3101, pin 26, sieć PWR_SW#_CONN do EC pin A5). Zmierz PWR_SW# na EC: powinno być wysokie w spoczynku i spadać do 0 po naciśnięciu. Sprawdź też drugi kabel/klawiaturę, bo wadliwa taśma daje taki sam objaw.
- Odblokowanie szyn przez EC.
- EC steruje VSUS_ON_EC (N2) → VSUS_ON_EN → ENABLE1 na PU8700. Zasilanie wyższych szyn blokuje tranzystor PQ8704, gdy FORCE_OFF_PWR jest w stanie wysokim (PQ9000, FORCE_OFF#).
- Jeśli FORCE_OFF# jest zablokowany w złym stanie, szyny +5VO/+3VO nie wystartują mimo żywego EC. Sprawdź to po naciśnięciu przycisku.
- Dalej, jeśli EC żyje.
- Sprawdź PM_RSMRST# (U3001 A1), potem +VDD_MISC_ALW (PU8200), +VDD_18 (PU8100), +VDD_MEM_RUN (PU8101), +1.8VSUS (PU8300), DDR VDD2 (PU8600) i load-switche PU8800/PU8802/PU8804.
- Szyny CPU idą z PU8000 (RT3674). EC włącza je sygnałami CPU_VRON i VDDCR_*EN, a zwrotnie dostaje PGD+APU_VDDCORE_RUN i PGD_+APU_VDDSOC_RUN.
