FPC/FFC
Oferujemy precyzyjne adaptery FPC / FFC, przejściówki sygnałowe, przedłużacze taśm elastycznych oraz płytki prototypowe PCB do złącz ZIF/LIF. W asortymencie znajdziesz adaptery do taśm o rastrze 0.5 mm, 0.8 mm, 1.0 mm oraz 1.25 mm z wyprowadzeniami na standardowy raster kołkowy 2.54 mm (DIP / Goldpin), złącza łączące (łączniki taśm FFC do przedłużania połączeń) oraz dedykowane płytki testowe do podłączania programatorów KBC, matryc LCD, touchpadów i klawiatur. Wybierz odpowiedni raster oraz liczbę pinów, aby ułatwić sobie diagnostykę, prototypowanie lub przedłużenie przewodu w naprawianym sprzęcie.
Lista produktów

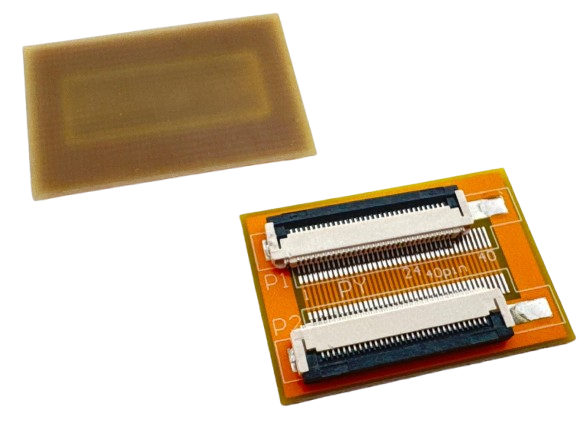

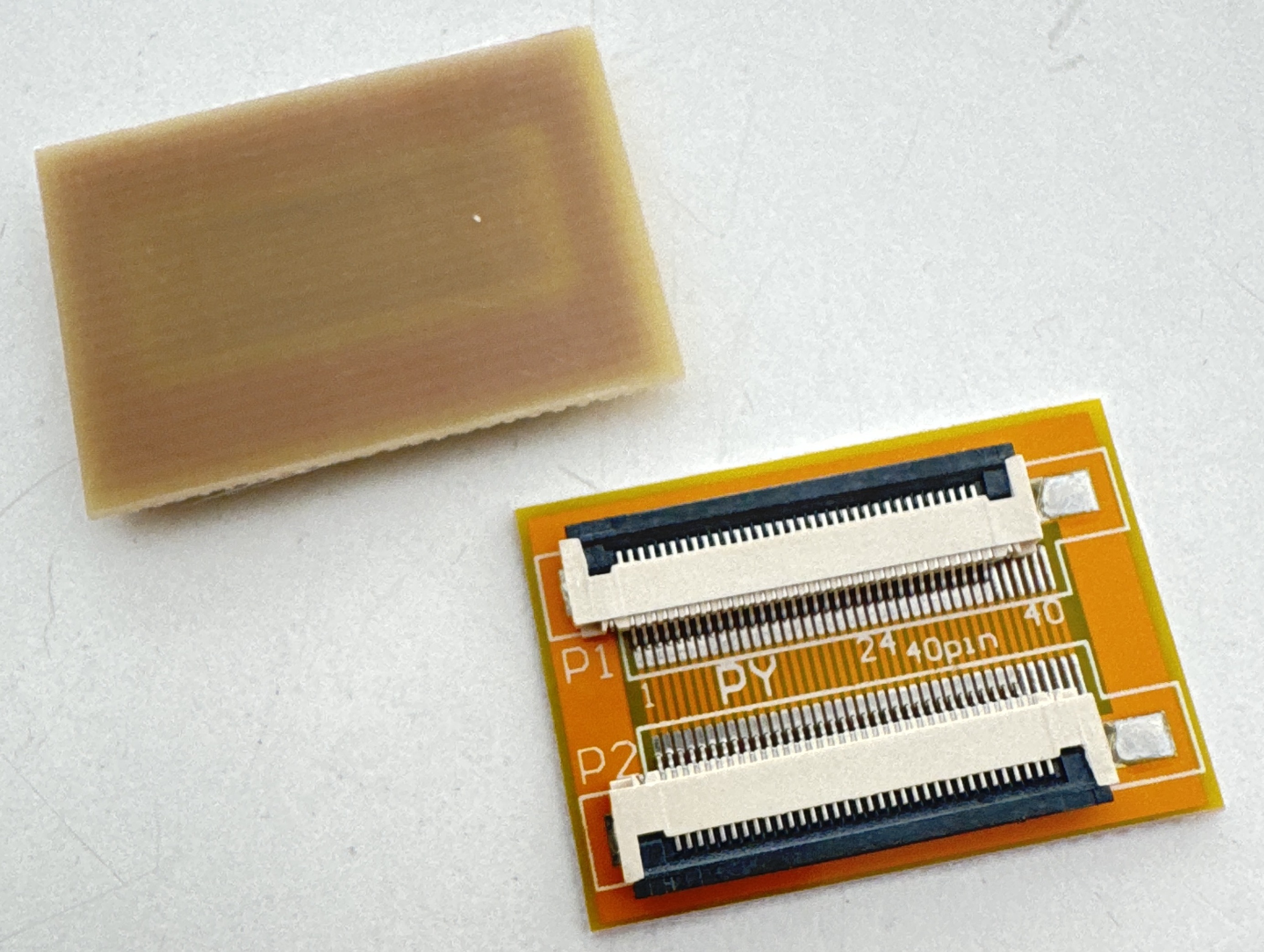

ADAPTER ROZSZERZENIE ZŁĄCZE FPC FFC 32pin 0.5mm

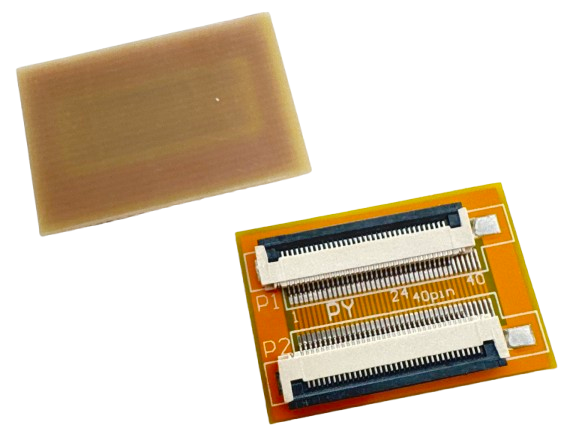

ADAPTER ROZSZERZENIE ZŁĄCZE FPC FFC 34pin 0.5mm

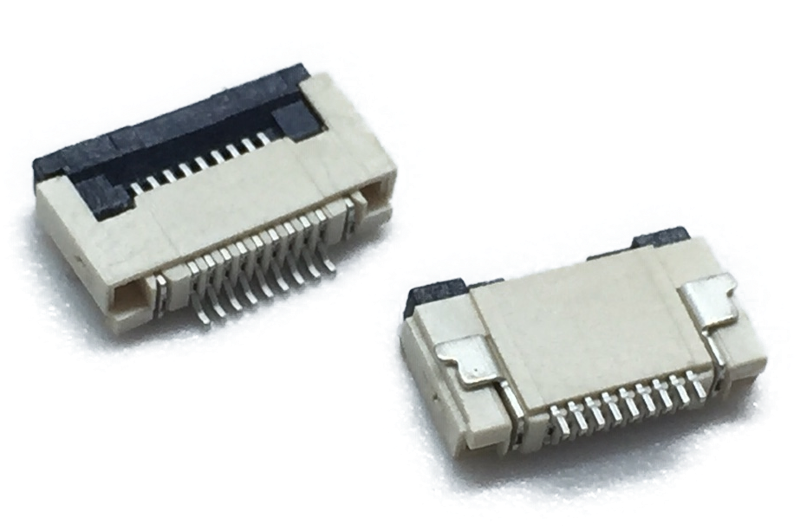

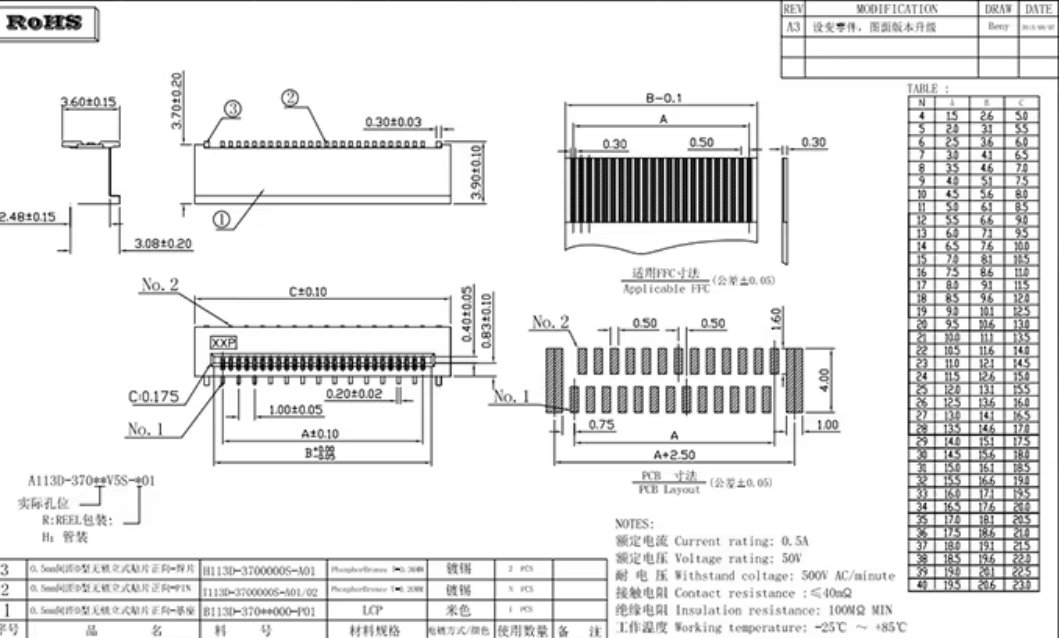

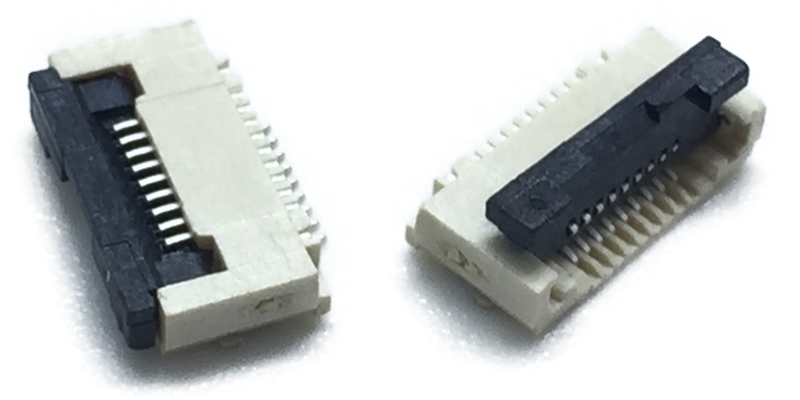

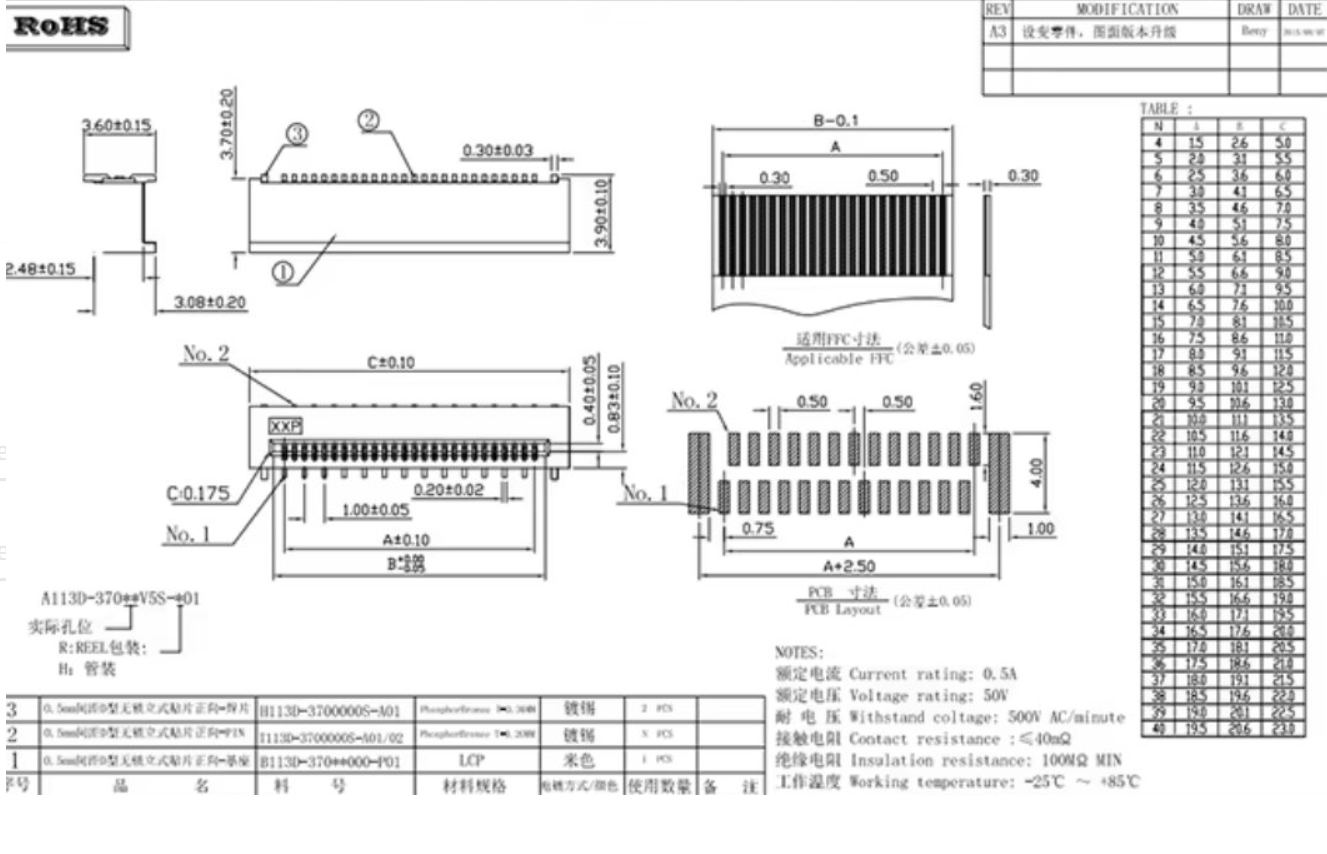

Złącze konektor FFC / FPC 9pin 0.5mm zapadka

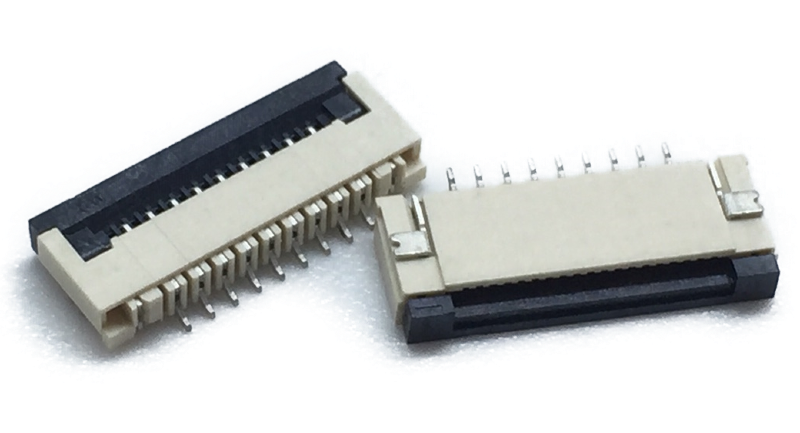

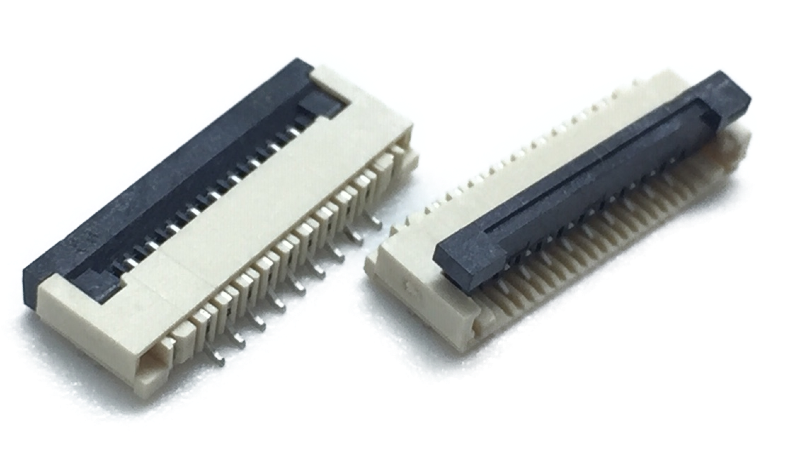

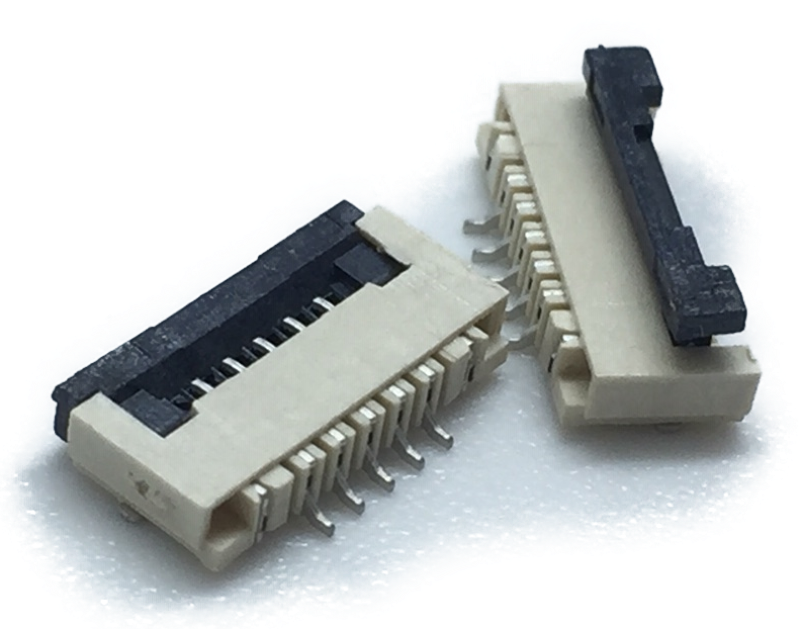

Złącze konektor FFC / FPC 9pin 1.0mm zapadka

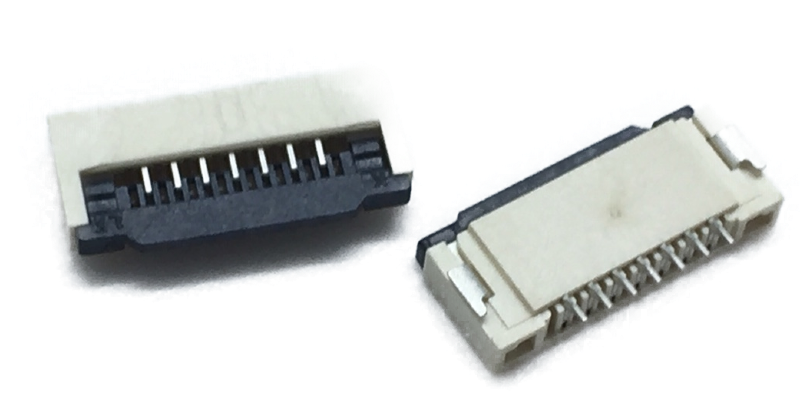

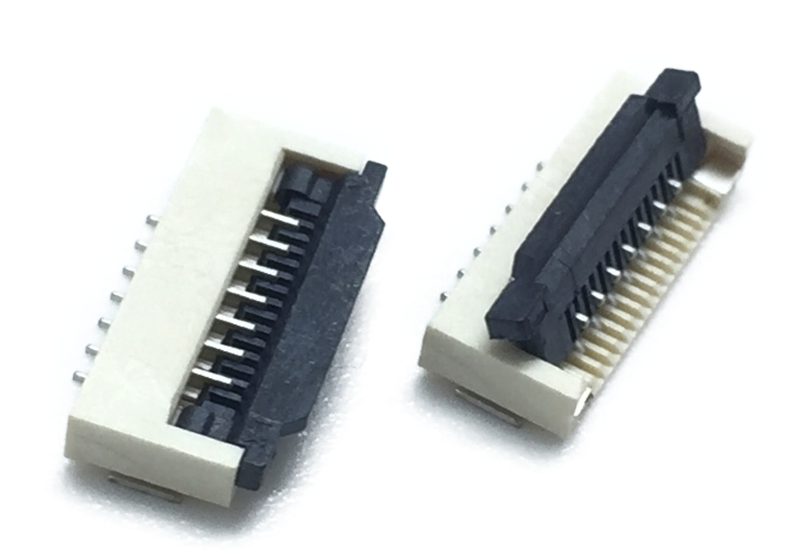

Złącze konektor FFC / FPC 7pin 1.0mm zapadka

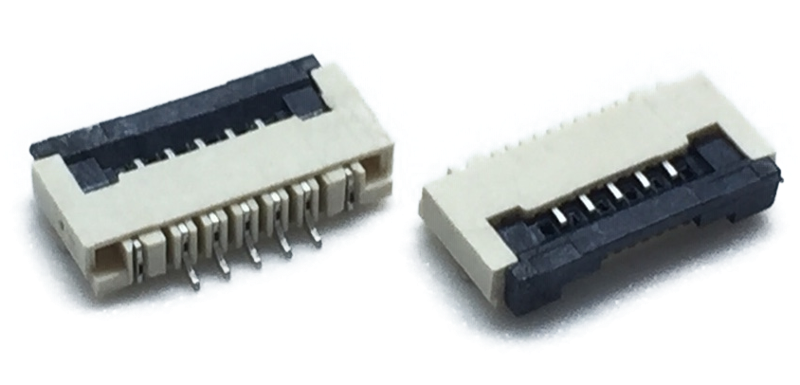

Złącze konektor FFC / FPC 5pin 1.0mm zapadka

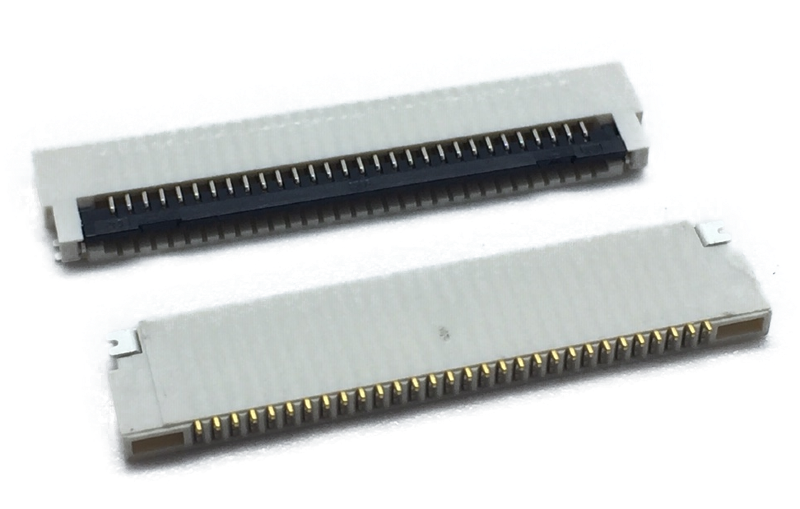

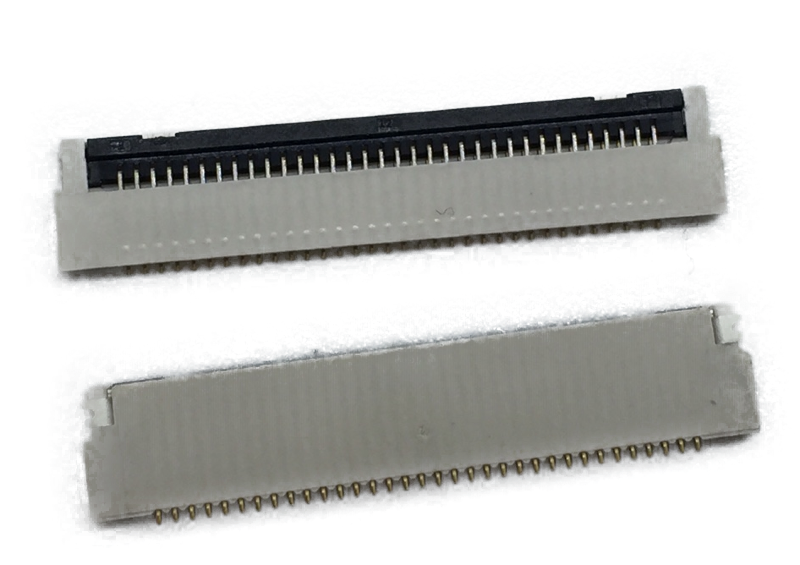

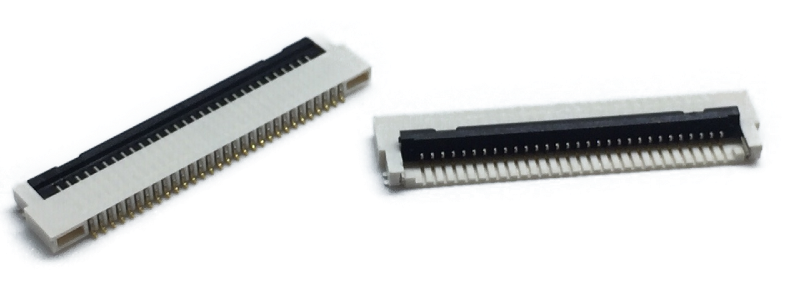

Złącze konektor FFC FPC 30pin 0.8mm

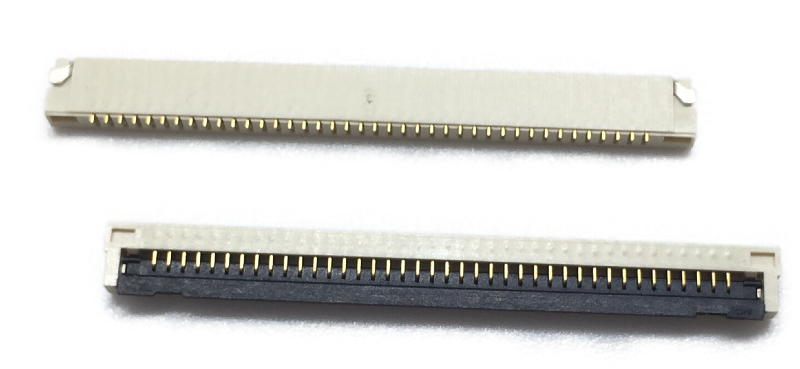

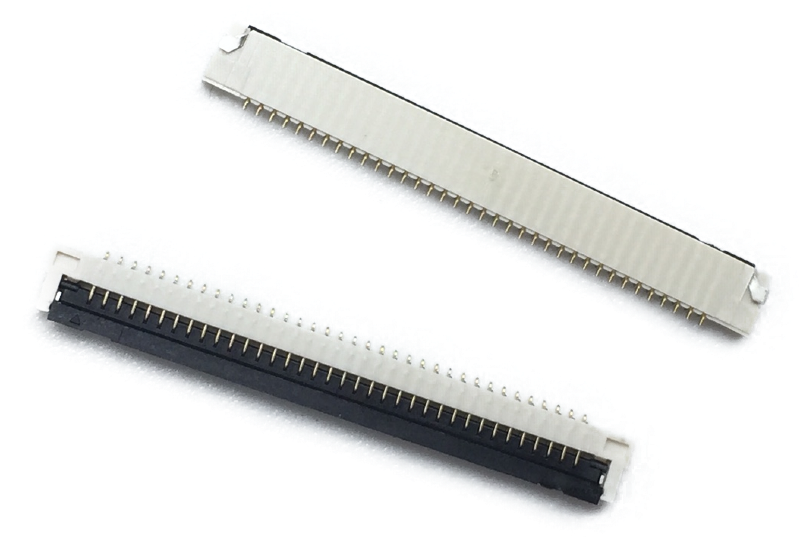

Złącze konektor FFC FPC 40pin 0.8mm

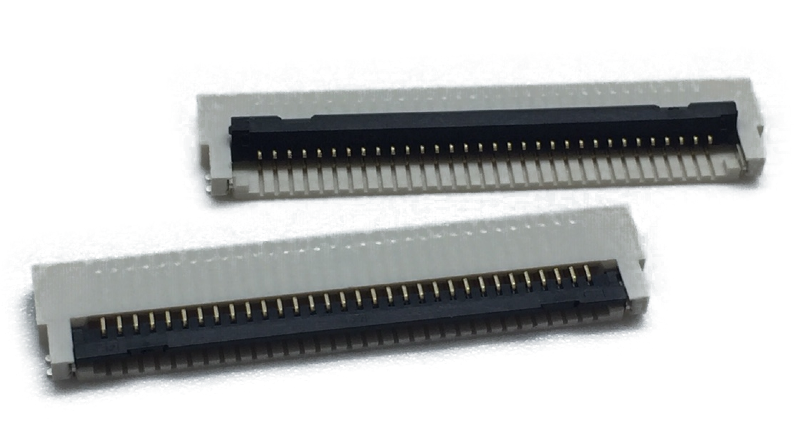

Złącze konektor FFC FPC 32pin 0.8mm

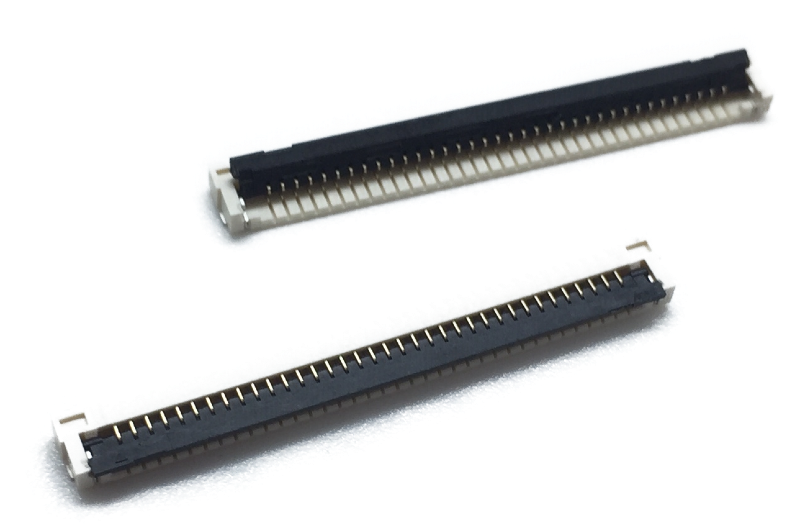

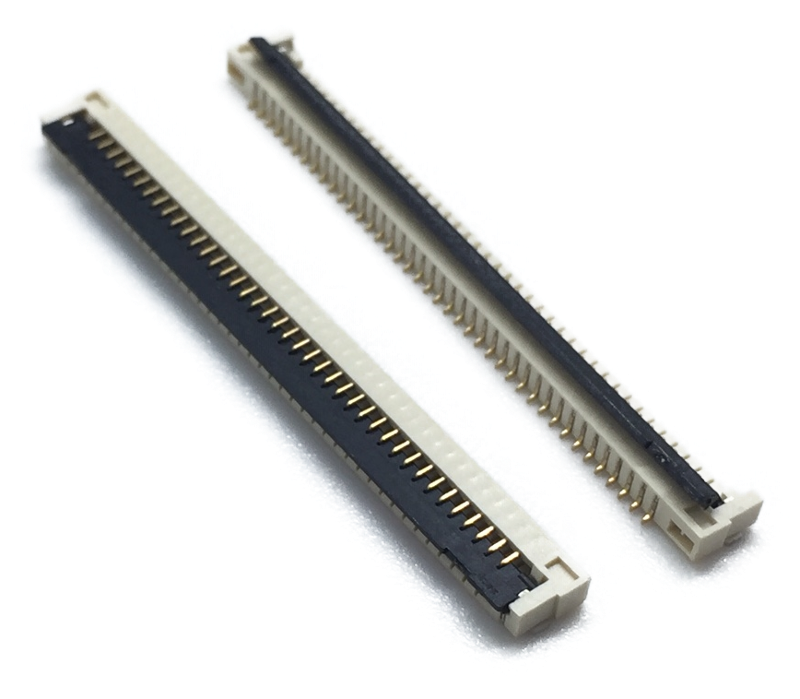

Złącze konektor FFC FPC 36pin 0.8mm

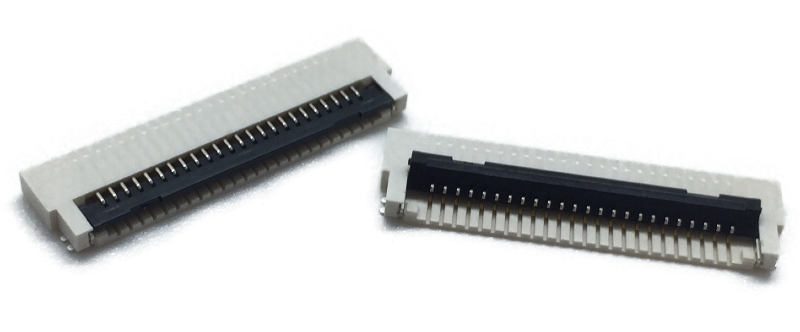

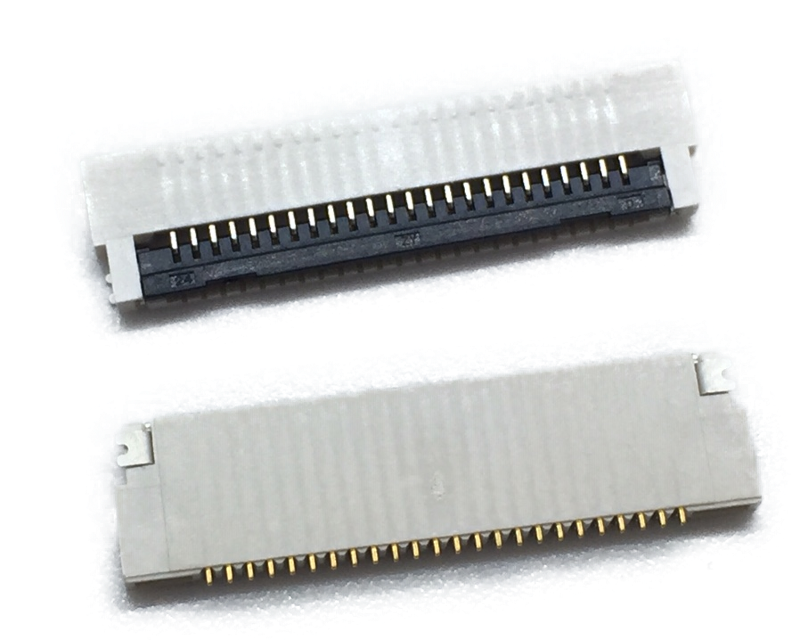

Złącze konektor FFC FPC 24pin 0.8mm

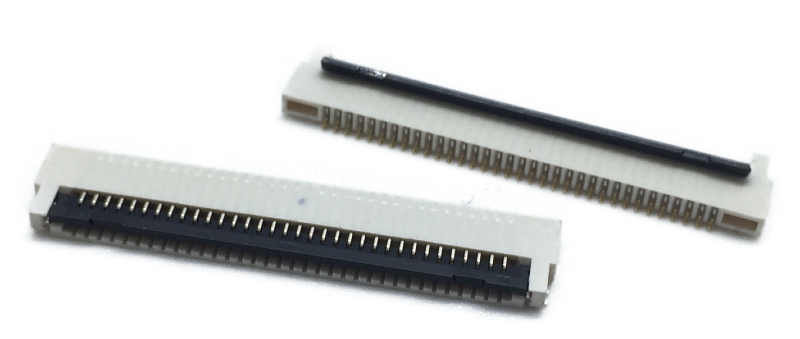

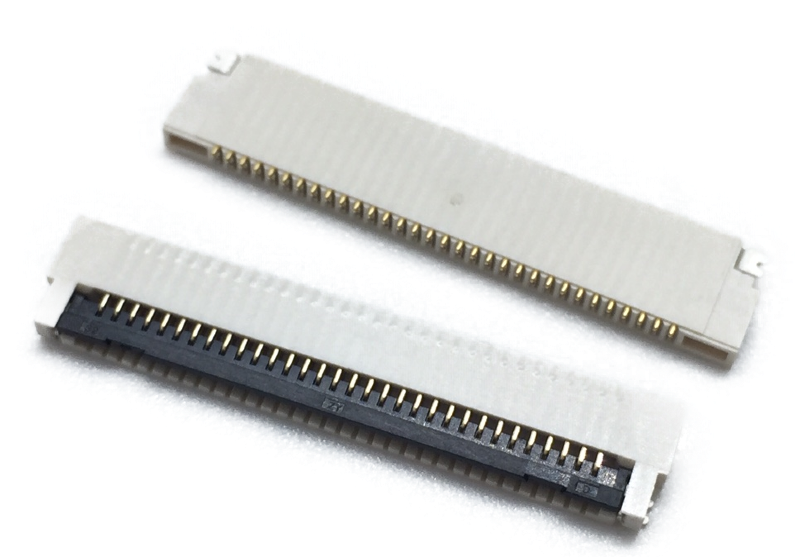

Złącze konektor FFC FPC 34pin 0.8mm

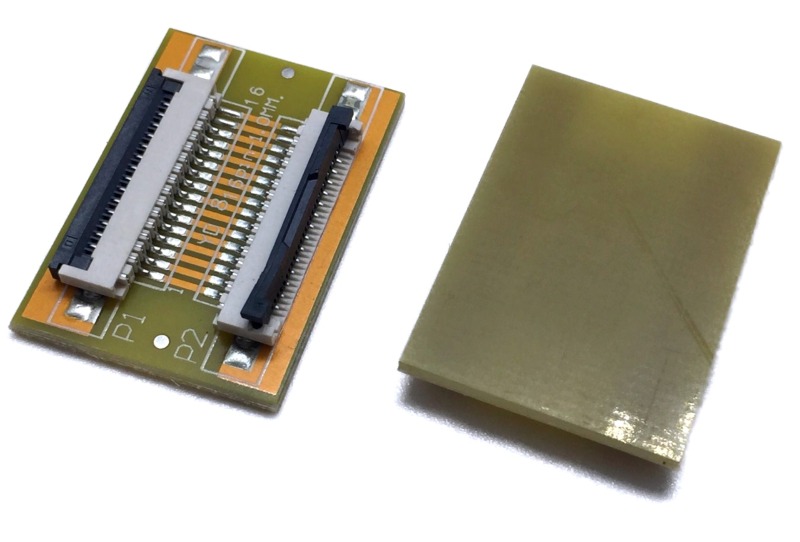

ADAPTER ROZSZERZENIE ZŁĄCZE FPC FFC 14pin 1.0mm

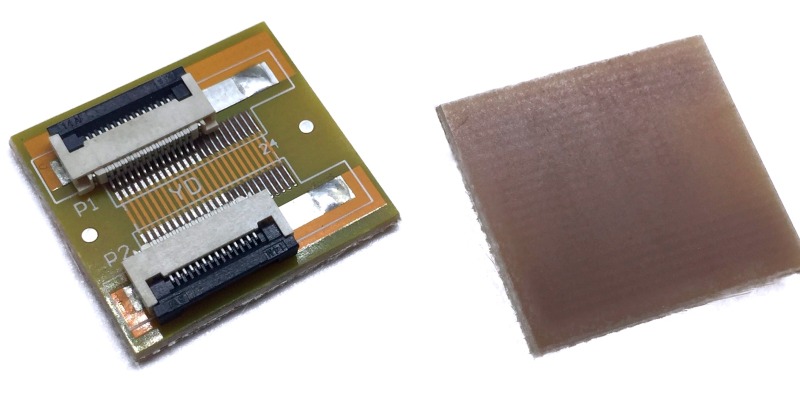

ADAPTER ROZSZERZENIE ZŁĄCZE FPC FFC 14pin 0.5mm

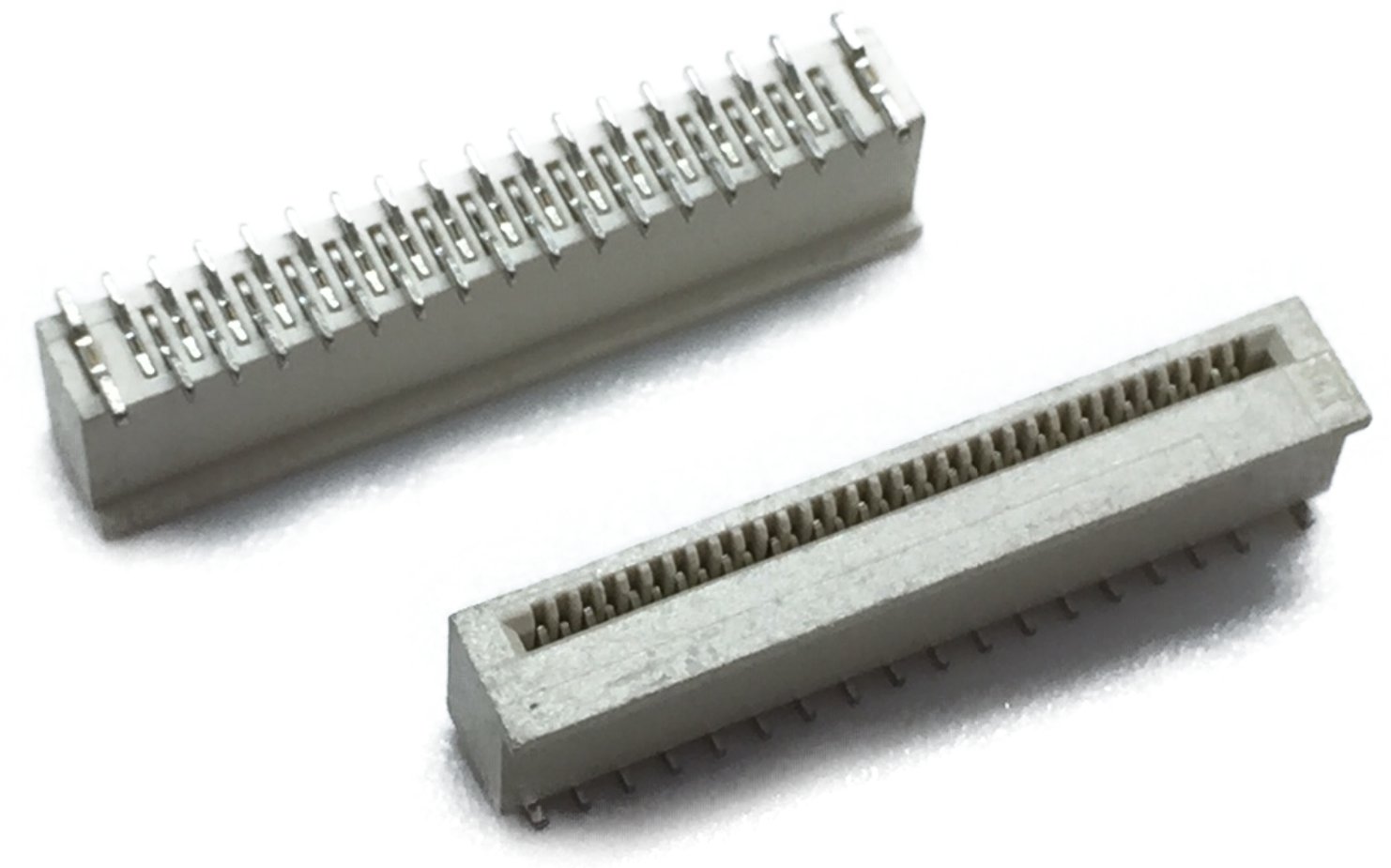

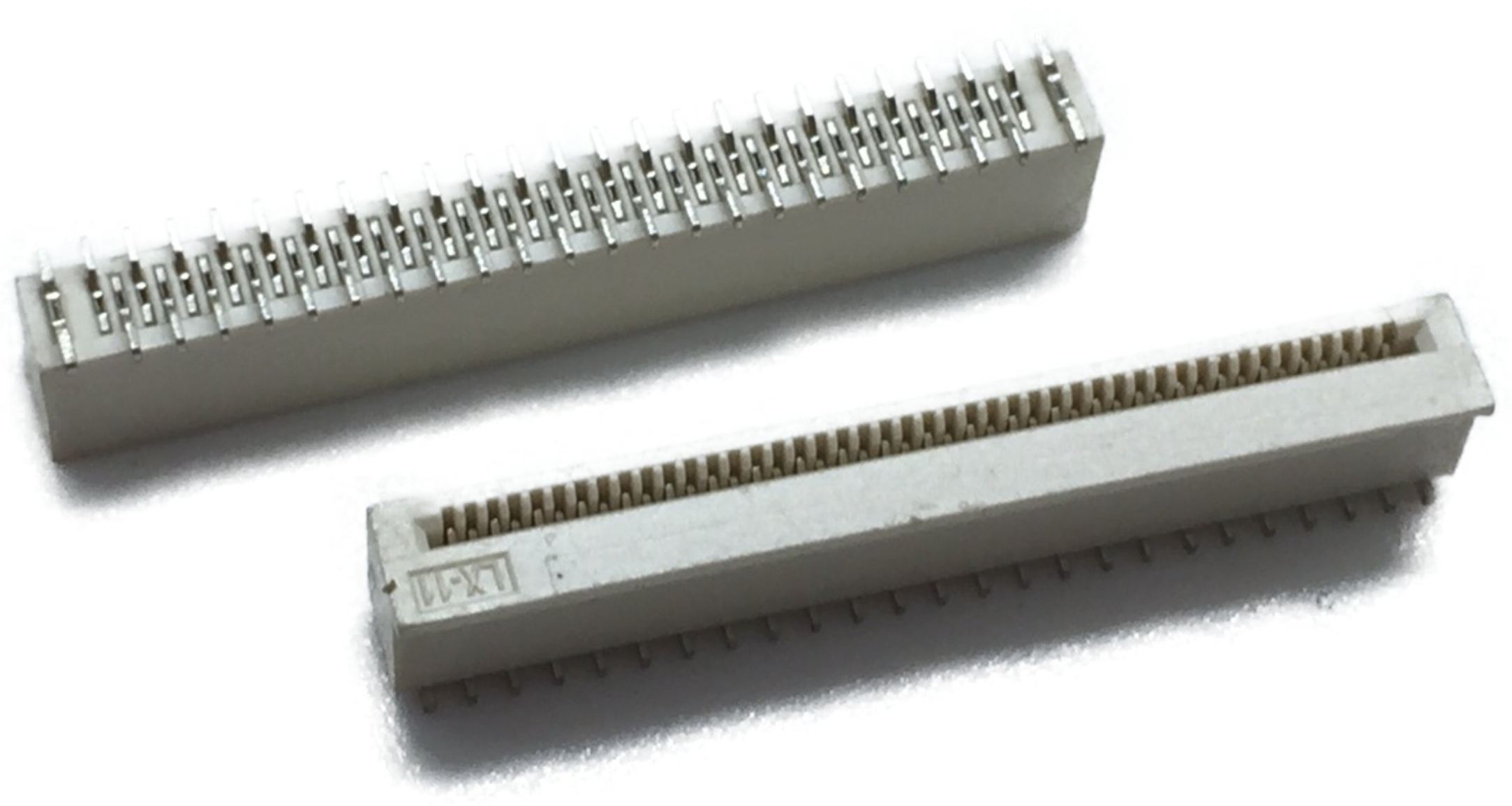

gniazdo złącze FPC FFC pionowe 45pin 0.5mm

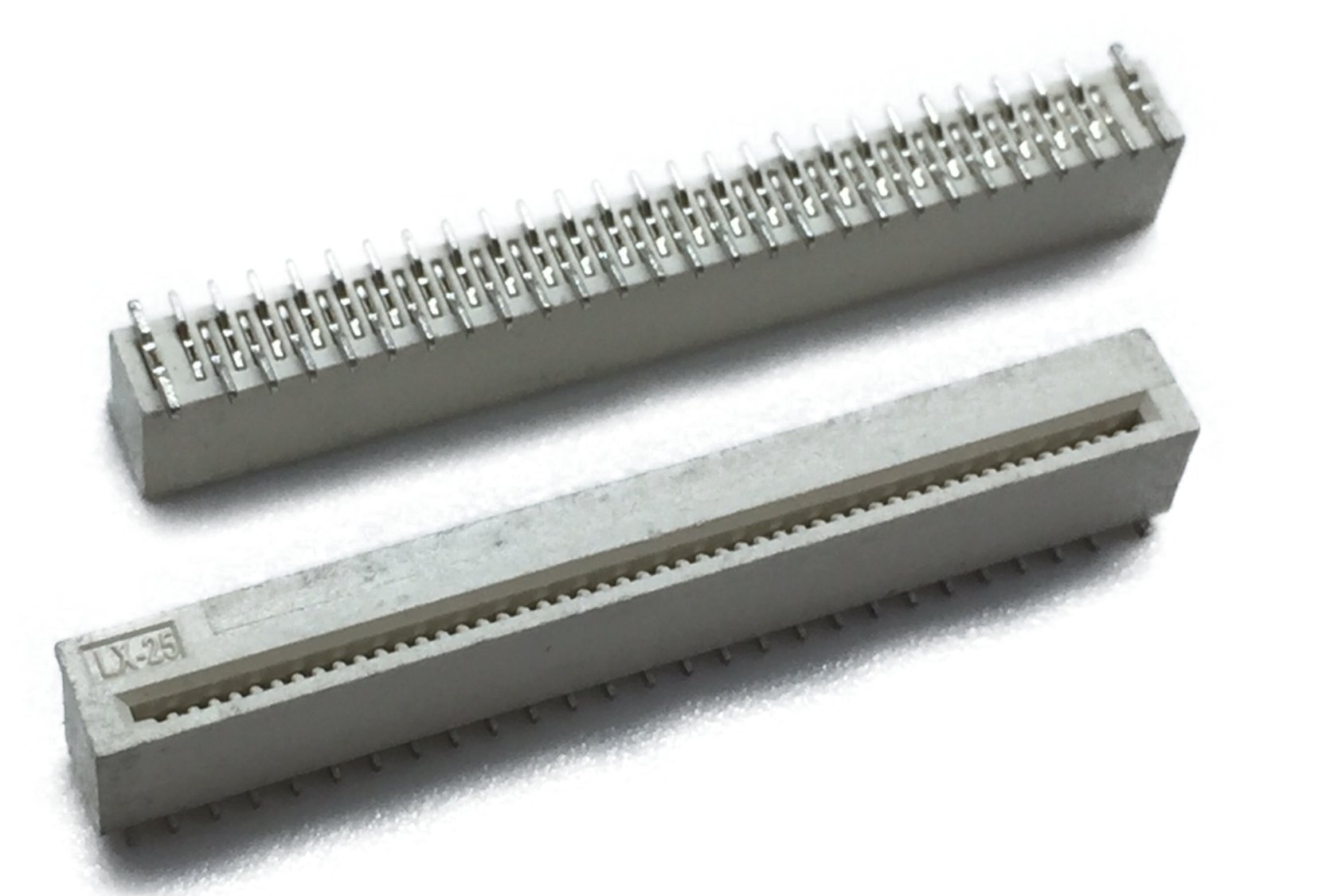

gniazdo złącze FPC FFC pionowe 60pin 0.5mm

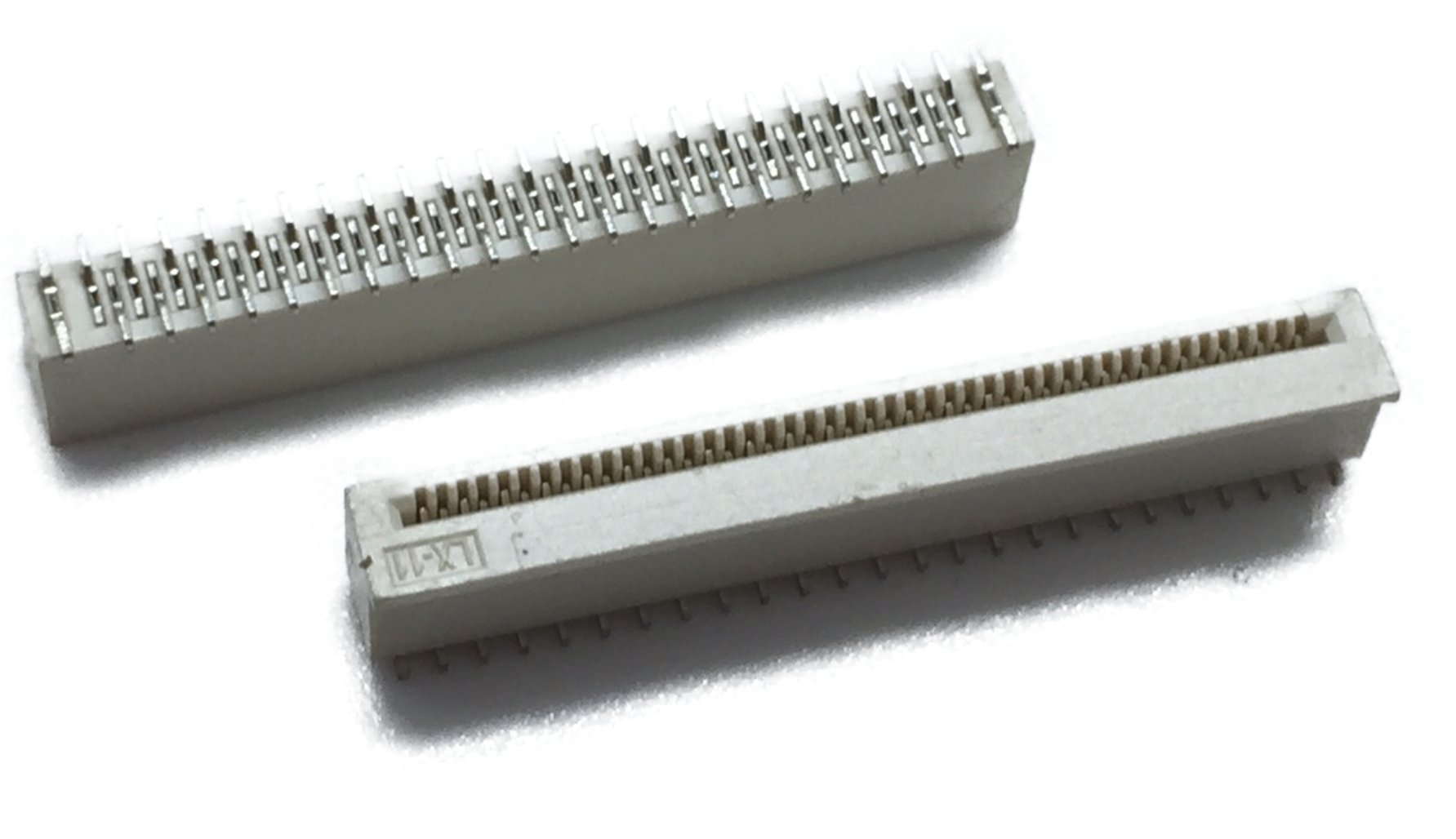

gniazdo złącze FPC FFC pionowe 50pin 0.5mm

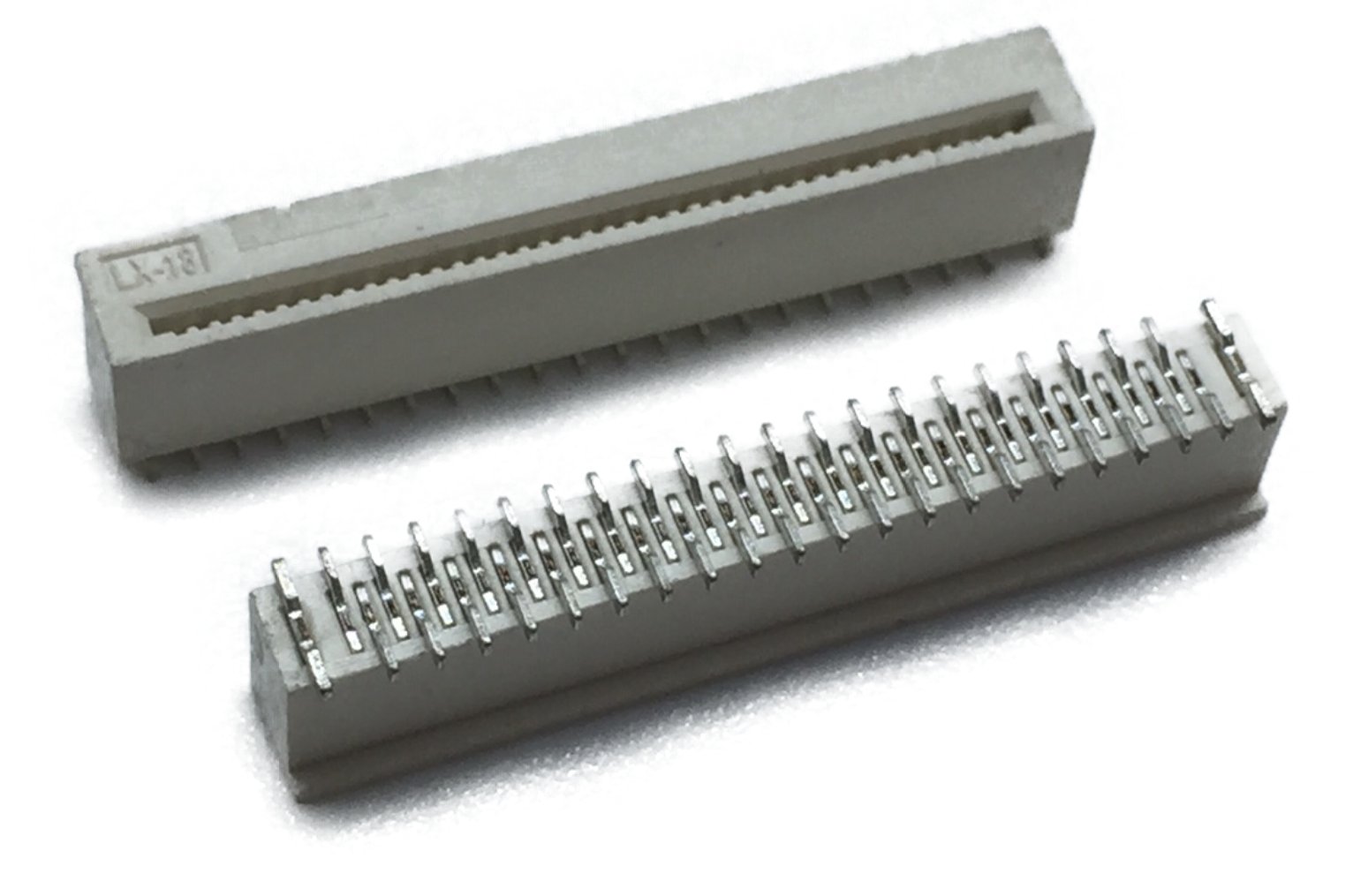

gniazdo złącze FPC FFC pionowe 40pin 0.5mm
gniazdo złącze FPC FFC pionowe 32pin 0.5mm

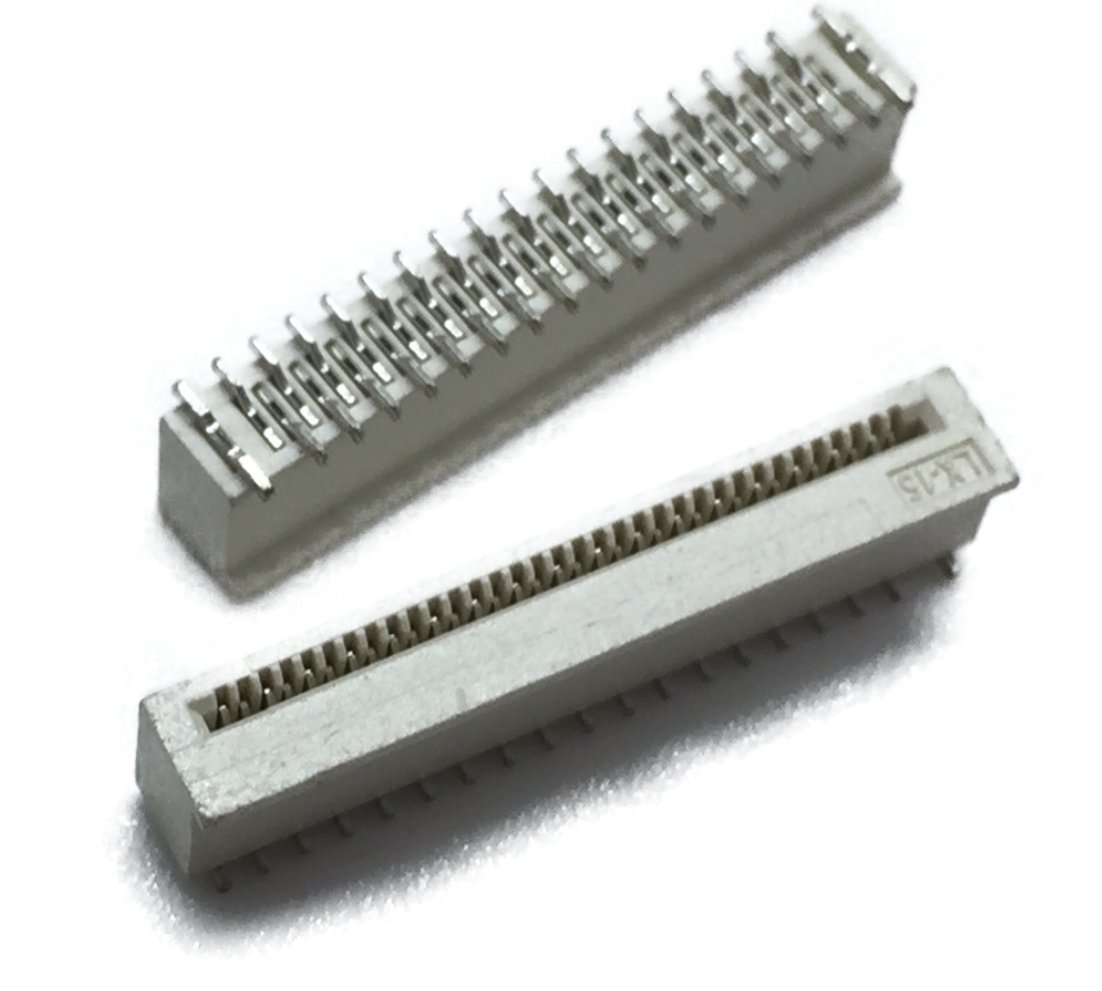

gniazdo złącze FPC FFC pionowe 34pin 0.5mm

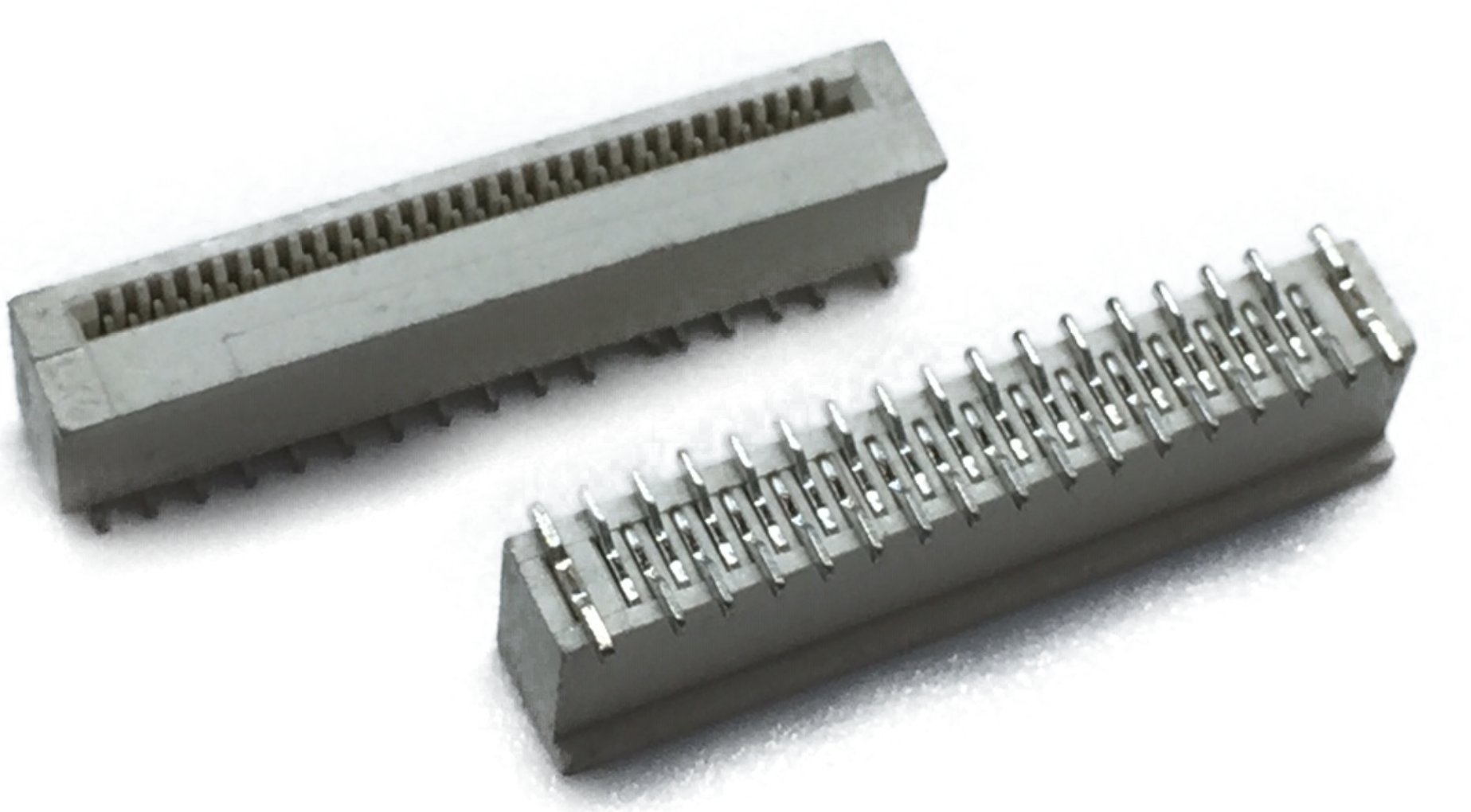

gniazdo złącze FPC FFC pionowe 30pin 0.5mm

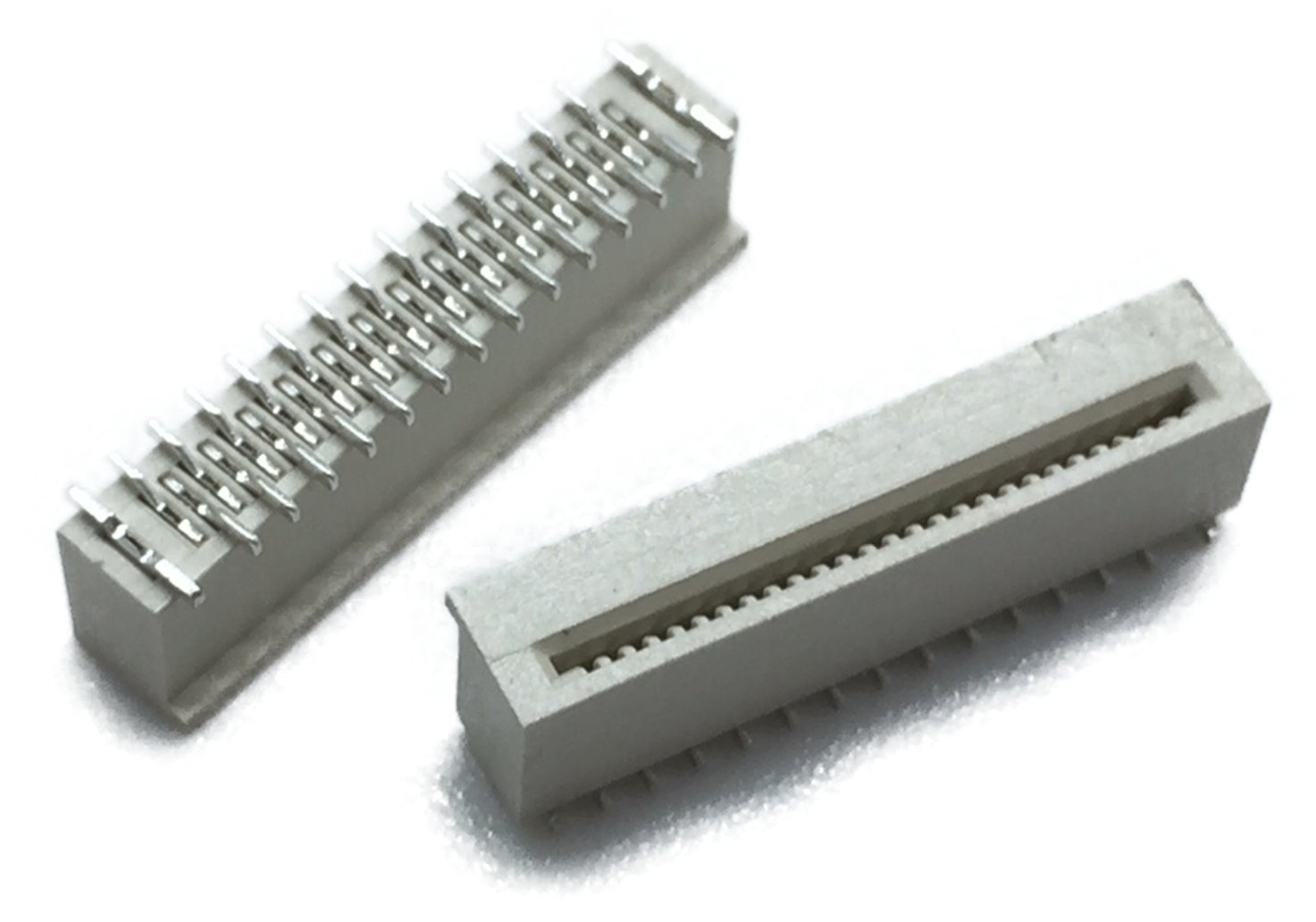

gniazdo złącze FPC FFC pionowe 26pin 0.5mm
gniazdo złącze FPC FFC pionowe 24pin 0.5mm

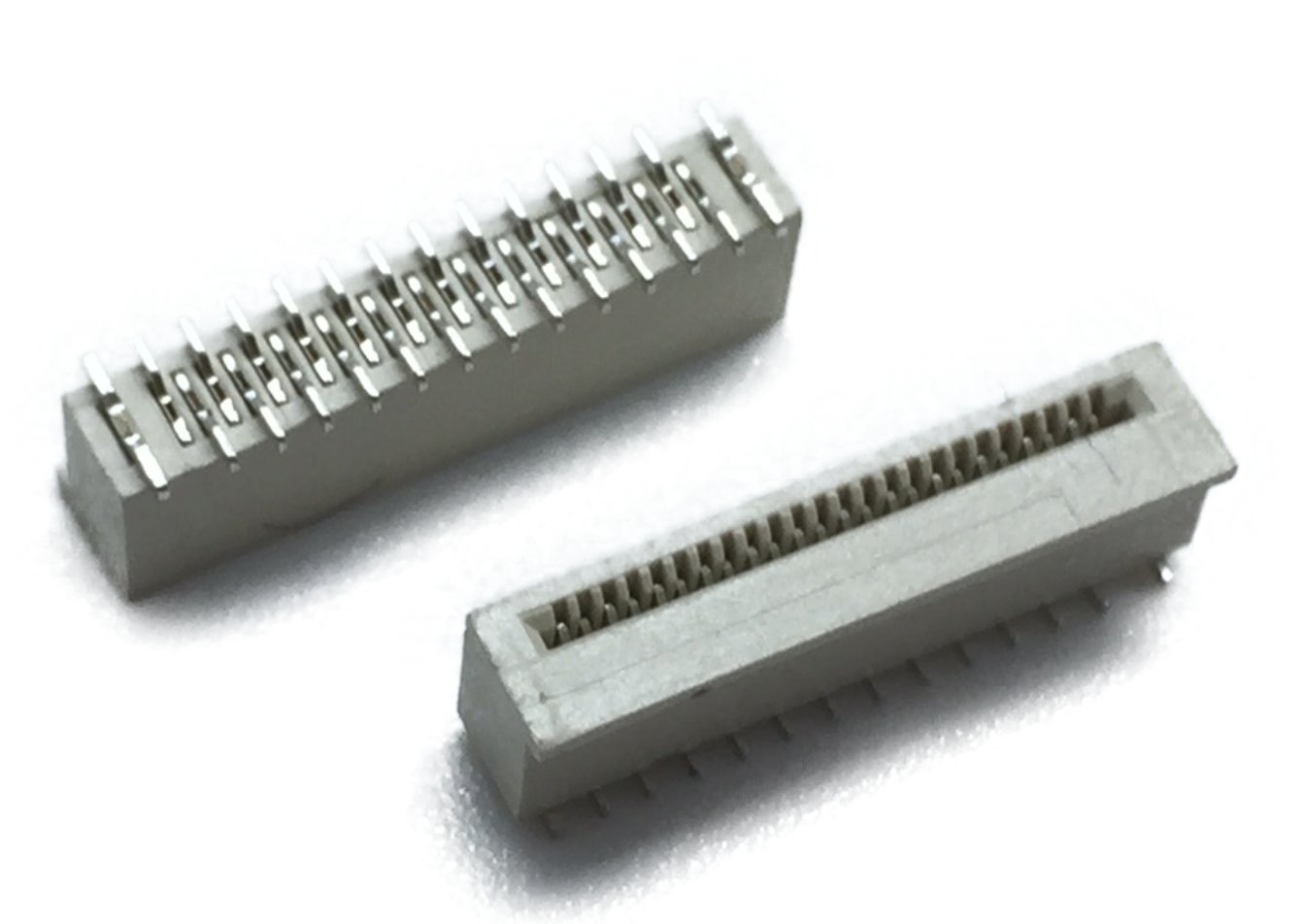

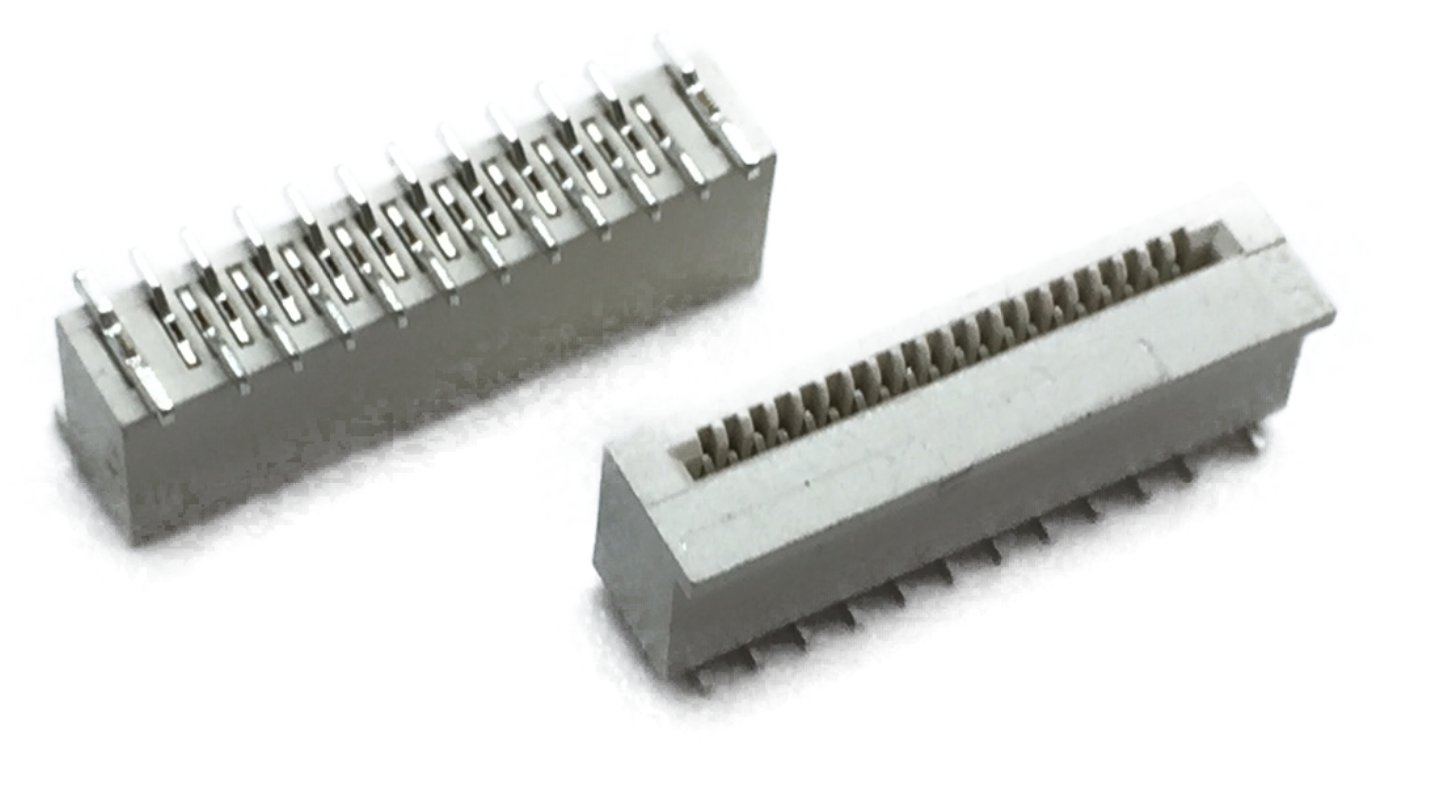

gniazdo złącze FPC FFC pionowe 20pin 0.5mm
Adaptery i przejściówki FPC / FFC – jak dobrać odpowiednią płytkę i łącznik do taśm elastycznych?
Płaskie taśmy elastyczne FFC (Flexible Flat Cable) oraz elastyczne obwody drukowane FPC (Flexible Printed Circuit) są powszechnie stosowane we współczesnych laptopach, konsolach, drukarkach i urządzeniach mobilnych z uwagi na minimalne wymiary i oszczędność miejsca wewnątrz obudowy. Jednak ich miniaturowy raster (podziałka styków) uniemożliwia bezpośrednie podłączenie sond pomiarowych, oscyloskopu, zewnętrznego programatora czy wykonanie połączeń krosowych na płytce stykowej. W takich sytuacjach niezbędne okazują się adaptery pomiarowe, przejściówki ZIF-DIP oraz łączniki przedłużające taśmy sygnałowe.
Rodzaje adapterów i przejściówek FFC/FPC w naszej ofercie:
W zależności od realizowanego zadania serwisowego lub prototypowego oferujemy:
- Adaptery FPC/FFC do DIP (Goldpin raster 2.54 mm):
Płytki drukowane (PCB) wyposażone z jednej strony w gniazdo ZIF (Zero Insertion Force) lub pady do wlutowania złącza taśmy, a z drugiej strony w pola lutownicze pod standardowe piny goldpin 2.54 mm. Umożliwiają łatwe wpięcie sygnałów w płytkę stykową (breadboard) lub podłączenie przewodów pomiarowych.

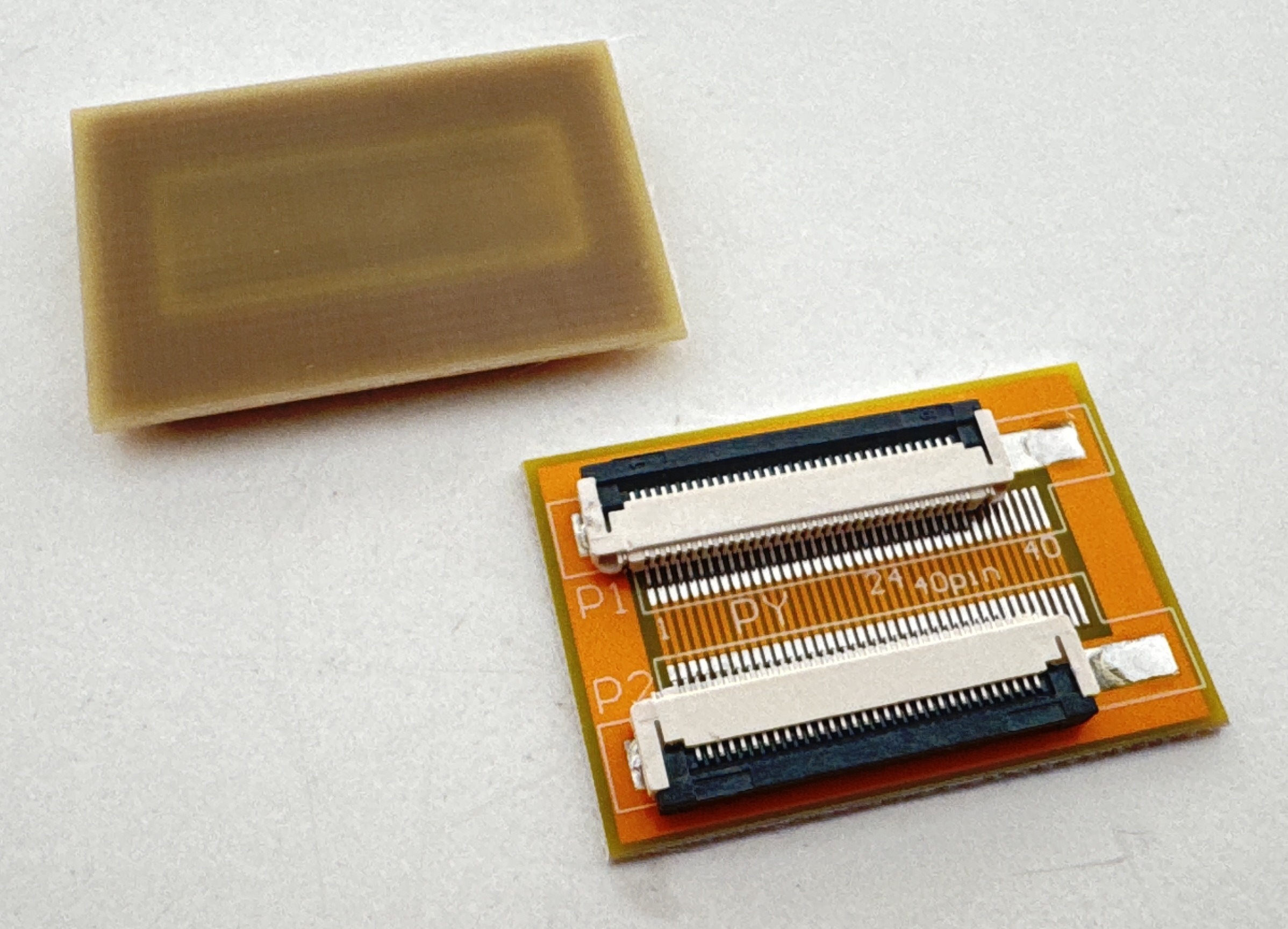

- Łączniki i przedłużacze taśm FFC (Coupler / Extender Boards):
Dwuportowe miniaturowe płytki z dwoma gniazdami ZIF połączonymi ścieżkami 1:1. Pozwalają na bezproblemowe połączenie dwóch krótszych taśm elastycznych w jeden dłuższy przewód sygnałowy – idealne rozwiązanie, gdy fabryczna taśma do touchpada, włącznika czy klawiatury okazała się za krótka po wymianie podzespołu.
- Przejściówki zmiany rastra (Pitch Converters):
Płytki pośredniczące pozwalające na zamianę gęstego rastra (np. 0.5 mm) na nieco szerszy (np. 1.0 mm) lub adaptację nietypowych złączy klawiatur matrycowych.
- Adaptery do programatorów KBC / EC (SVOD, RT809H, Vertyanov):
Wyspecjalizowane płytki i taśmy pośredniczące służące do podłączania zewnętrznych programatorów układów KBC (np. ENE, ITE, Nuvoton) bezpośrednio przez złącze klawiatury na płycie głównej laptopa, bez konieczności wylutowywania mikrokontrolera.
Kluczowe parametry techniczne – jak prawidłowo dobrać adapter FPC/FFC?
- Raster taśmy (Pitch) – najważniejszy parametr:
Odległość mierzona od środka jednego pinu do środka sąsiedniego styków. Najpopularniejsze standardy to:
- 0.5 mm: Najgęstszy standard, spotykany w matrycach LCD, modułach kamer, czytnikach linii papilarnych i nowoczesnych klawiaturach laptopów.
- 0.8 mm: Rzadszy standard stosowany w niektórych panelach sterowania i modułach audio.
- 1.0 mm: Bardzo powszechny w taśmach do włączników (Power button), płytek USB, touchpadów oraz dysków HDD.
- 1.25 mm: Szerszy raster stosowany w sprzęcie audio, drukarkach i starszych urządzeniach przemysłowych.
Wskazówka: Jeśli nie masz suwmiarki, zmierz linijką łączną szerokość ścieżek od pierwszego do ostatniego pinu i podziel przez (liczbę pinów minus 1).
- Liczba pinów (Way / Pin Count):
Dobierz adapter o dokładnej liczbie styków (np. 6, 8, 10, 12, 14, 20, 24, 26, 30, 32, 40 pinów). Wiele płytek uniwersalnych posiada podwójne pola montażowe (np. z jednej strony raster 0.5 mm, z drugiej 1.0 mm).
- Układ styków w łącznikach (Typ A vs Typ B):
Przy łączeniu dwóch taśm elastycznych zwróć uwagę na polaryzację: czy ścieżki sygnałowe mają pozostać po tej samej stronie (połączenie proste), czy układ wymaga odwrócenia (połączenie rewersyjne).
- Typ gniazda montażowego (ZIF):
Gniazda wyposażone w uchylną klapkę dociskową (Flip-lock) lub wysuwaną szufladkę (Slider) gwarantują stabilne trzymanie taśmy bez ryzyka jej wysunięcia przy naprężeniach.
Najczęstsze zastosowania przejściówek i adapterów FPC:
- Programowanie układów KBC w laptopach bez demontażu płyty głównej przez złącze klawiatury.
- Przedłużanie uszkodzonych lub zbyt krótkich taśm sygnałowych matrycy, włącznika zasilania oraz gładzika.
- Diagnostyka i podsłuch sygnałów logicznych (analizator stanów logicznych, oscyloskop) na gęstych magistralach cyfrowych.
- Prototypowanie układów z mikrokontrolerami Arduino, STM32, ESP32 oraz minikomputerami Raspberry Pi (np. podłączanie wyświetlaczy LCD/OLED i modułów kamer).
Przed zakupem zmierz raster swojej taśmy elastycznej, policz liczbę pinów i porównaj rozstaw pól lutowniczych oraz typ gniazda ZIF ze zdjęciami i specyfikacją na karcie produktu.
