GNIAZDA USB 2.0
Oferujemy fabrycznie nowe gniazda USB 2.0 (standard USB typu A High Speed) do płyt głównych laptopów, komputerów stacjonarnych, telewizorów, drukarek oraz paneli przednich. W ofercie znajdziesz klasyczne 4-pinowe porty USB z czarnym lub białym izolatorem, przeznaczone do montażu przewlekanego (THT), powierzchniowego (SMD), wpuszczanego w laminat (drop-in / sunk) oraz warianty piętrowe (podwójne). Posiadamy złącza z różnym rozstawem bocznych nóżek mocujących do masy. Wybierz odpowiedni profil złącza i przywróć stabilne działanie myszy, klawiatury, modemu oraz innych urządzeń peryferyjnych.
Lista produktów

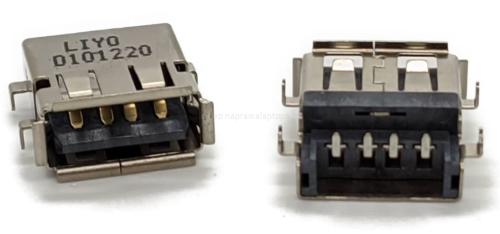

GNIAZDO PORT USB Acer Aspire One Cloudbook AO1-131 1-131 1-131M AO1-431 1-431
Gniazda USB 2.0 do laptopów i elektroniki – jak dobrać odpowiedni port na płytę główną?
Port USB 2.0 typu A to jeden z najbardziej sprawdzonych i powszechnych standardów komunikacji przewodowej. Choć nowsze urządzenia do szybkiej transmisji danych wykorzystują porty USB 3.0 oraz USB-C, standard USB 2.0 nadal stanowi podstawowe wyposażenie większości laptopów i płyt głównych – idealnie obsługuje akcesoria o niższym zapotrzebowaniu na pasmo, takie jak myszy, klawiatury, adaptery bezprzewodowe 2.4 GHz, drukarki czy modemy. Z powodu intensywnej eksploatacji, wkładania wtyczek pod kątem lub szarpnięć przewodami, złącza te ulegają częstym uszkodzeniom mechanicznym.
Kluczowe parametry techniczne – na co zwrócić uwagę przed wyborem gniazda USB 2.0?
Standard USB 2.0 operuje na 4 liniach (zasilanie +5V VBUS, dwie linie różnicowe danych D- i D+ oraz masa GND). Choć zewnętrzny otwór gniazda jest znormalizowany, to jego budowa montażowa od strony laminatu różni się w zależności od producenta sprzętu. Przed zakupem sprawdź:
- Rozstaw i typ nóżek montażowych korpusu (ekranu masy):
Metalowa obudowa portu posiada nóżki wpuszczane w otwory płyty drukowanej (THT) lub przylutowywane powierzchniowo (SMD). Ich zadaniem jest ekranowanie sygnału oraz stabilizacja mechaniczna przed wyrwaniem. Przed zamówieniem zmierz suwmiarką odległości między nóżkami mocującymi oraz ich odległość od krawędzi laminatu.
- Sposób wyprowadzenia 4 pinów sygnałowych:
- Montaż przewlekany (THT): 4 proste piny przechodzące na wylot przez otwory w płycie głównej.
- Montaż powierzchniowy (SMD): Płaskie styki lutowane na polach lutowniczych po wierzchniej stronie PCB.
- Wersje z pinami podgiętymi do tyłu lub pod spód: Dedykowane profile wyprowadzeń pod konkretne projekty płyt głównych.
- Wysokość profilu i sposób osadzenia:
- Top-mount (nawierzchniowe): Gniazdo leży całkowicie na powierzchni laminatu.
- Mid-mount / Drop-in (zagłębione / wpuszczane): Gniazdo jest częściowo osadzone w wycięciu płyty głównej, co pozwala producentom zachować cienką obudowę laptopa.
- Gniazda kątowe (poziome 90°) vs pionowe (proste 180°): Gniazda poziome stosowane są w laptopach i na płytach głównych, natomiast pionowe często w panelach przednich obudów PC oraz sprzęcie audio/RTV.

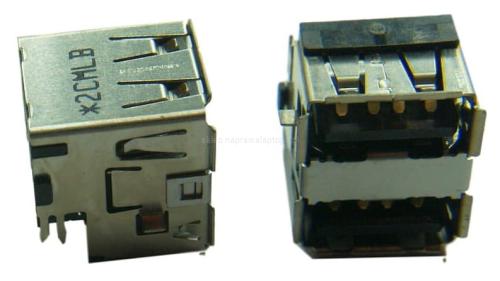

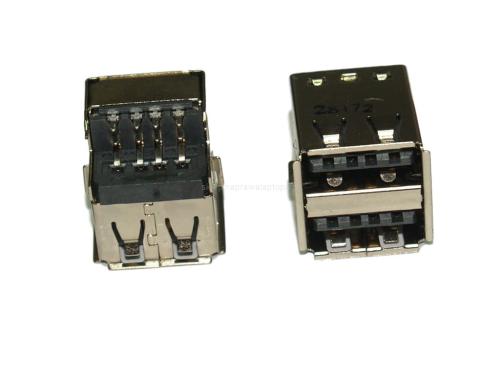

- Gniazda podwójne / piętrowe (Dual USB 2.0):
Dwa porty umieszczone w jednym metalowym korpusie – powszechnie stosowane na tylnych panelach płyt głównych komputerów stacjonarnych (ATX) oraz w dodatkowych modułach I/O laptopów.
Najczęstsze objawy awarii portu USB 2.0:
- Brak zasilania podłączonych akcesoriów (mysz optyczna nie świeci, odbiornik USB nie jest wykrywany).
- Przerywanie połączenia przy najmniejszym poruszeniu wtyczką w gnieździe.
- Komunikat systemowy w Windows: „Nie rozpoznano urządzenia USB” lub „Skok napięcia na porcie koncentratora”.
- Laptop nie chce się uruchomić lub wyłącza się po sekundzie z powodu zwarcia pinu zasilania 5V do masy obudowy (zagięte blaszki stykowe).
- Wyłamany czarny plastikowy język wewnątrz portu.
Kompatybilność z laptopami i urządzeniami
Dostępne w naszym sklepie złącza USB 2.0 znajdują zastosowanie w serwisie urządzeń takich marek jak:
- Laptopy: Lenovo (ThinkPad, IdeaPad, seria B i G), Dell (Inspiron, Latitude, Vostro), HP (Pavilion, ProBook, EliteBook, seria 250), Asus, Acer (Aspire, Extensa), Toshiba Satellite, Samsung, Sony Vaio, MSI.
- Inna elektronika: Płyty główne PC, telewizory SMART TV, tunery DVB-T, radia samochodowe, konsole do gier (PlayStation, Xbox), drukarki i urządzenia wielofunkcyjne.
Przed zakupem porównaj rozstaw nóżek montażowych oraz układ pinów wylutowanego elementu ze zdjęciami i wymiarami technicznymi na karcie produktu.
